Cốp pha còn được biết đến với tên gọi khác như cốt pha, coppha, coffa…, từ tiếng Pháp là “Coffrage”, tiếng Anh là “Form-work“. Hãy cùng VRO tìm hiểu khái niệm, phân loại và các lưu ý quan trọng khi thi công cốp pha sàn.
1. Cốp pha sàn là gì?
Cốp pha sàn hiểu đơn giản đây là dạng khuôn đúc bê tông sàn, mái, được làm từ nhiều loại vật liệu khác nhau như thép, nhôm, nhựa, gỗ… Cốp pha có vai trò quan trọng, giữ cho bê tông đúng hình dạng, đảm bảo tính chính xác và độ bền vững của công trình.
2. Các loại cốp pha phổ biến hiện nay

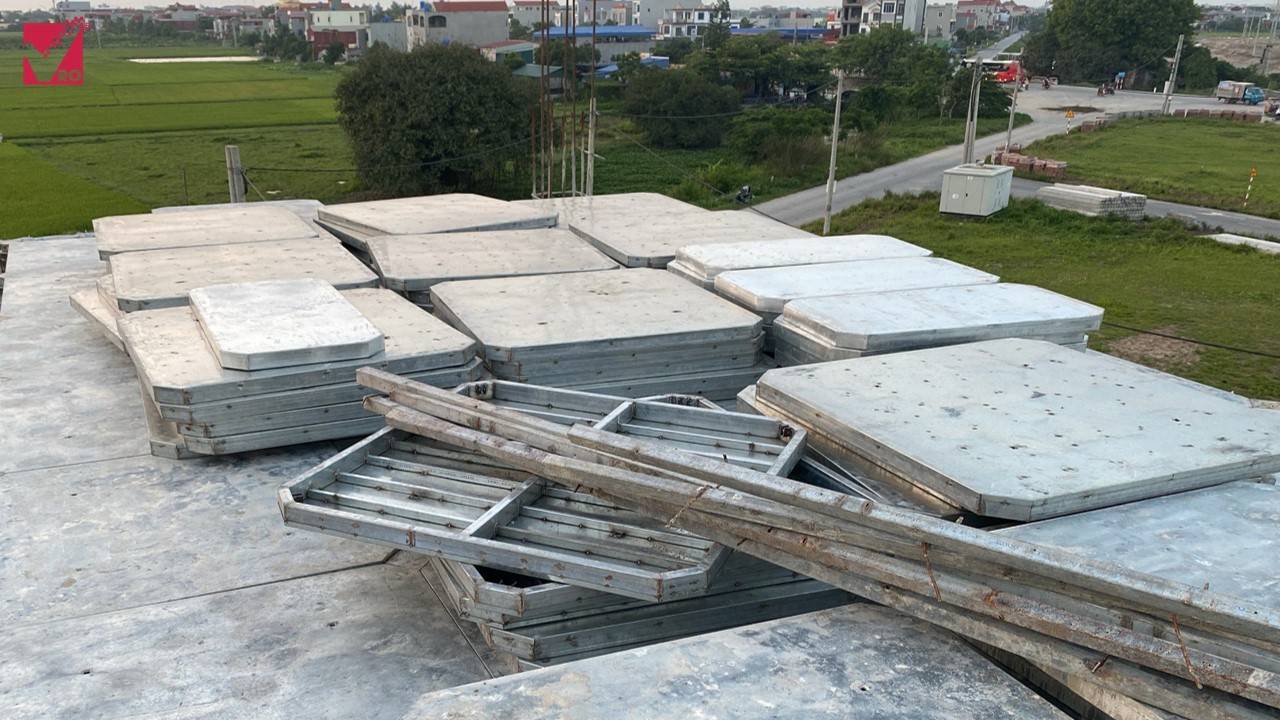

2.1. Cốp pha thép:
Cốp pha thép định hình là loại cốp pha phổ biến nhất hiện nay.
- Ưu điểm:
* Độ bền cao, có thể tái sử dụng nhiều lần
* Chịu lực tốt
* Có thể sử dụng cho nhiều loại công trình khác nhau
- Nhược điểm: Trọng lượng khá nặng, thi công đòi hỏi tuân thủ yêu cầu kỹ thuật chặt chẽ.

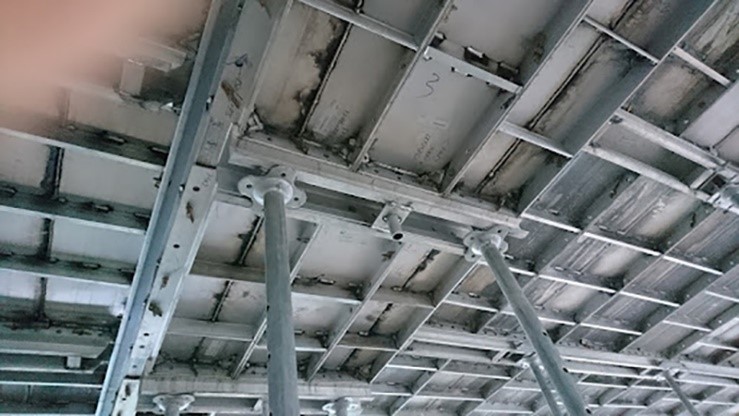

2.2. Cốp pha nhôm:
- Ưu điểm:
* Độ bền cao, có thể tái sử dụng nhiều lần
* Trọng lượng nhẹ, dễ vận chuyển và lắp đặt
- Nhược điểm: Chi phí cao
2.3. Cốp pha nhựa:
- Ưu điểm:
* Trọng lượng nhẹ, dễ vận chuyển và lắp đặt
* Giá thành rẻ
- Nhược điểm:
* Độ bền thấp, chỉ có thể tái sử dụng một vài lần
* Không chịu lực tốt

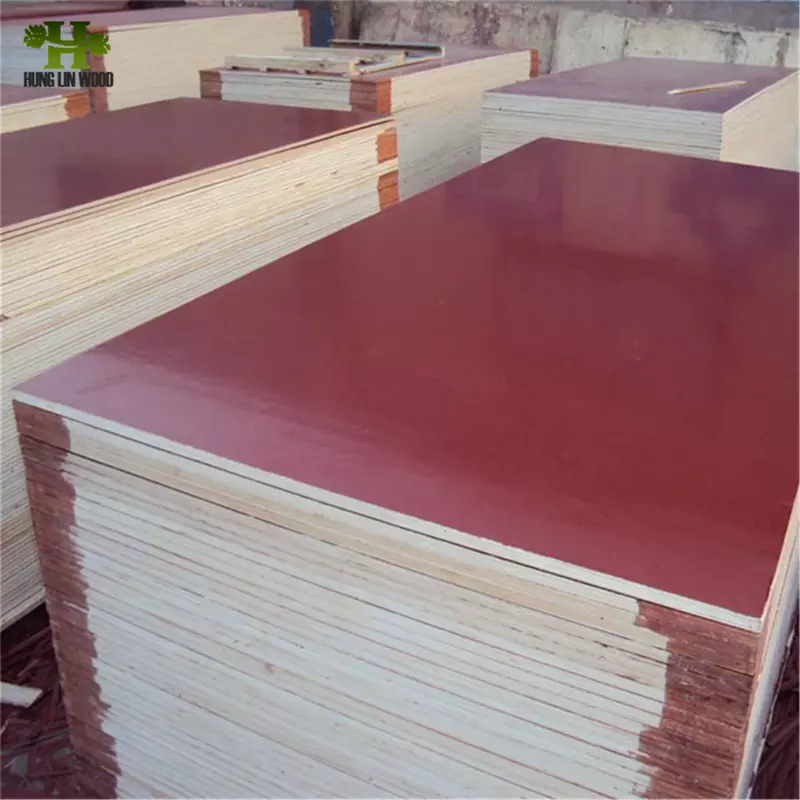

2.4. Cốp pha phim
Cốp pha phim là loại cốp pha được làm từ ván ép phủ phim
- Ưu điểm:
* Trọng lượng nhẹ, dễ vận chuyển và lắp đặt
* Giá thành hợp lý
- Nhược điểm:
* Độ bền thấp
* Không chịu được tải trọng lớn.
3. Yêu cầu đối với cốp pha sàn
Tính chính xác: yêu cầu đầu tiên đối với cốp pha sàn là tính chính xác. Điều này giúp công trình xây dựng theo đúng thiết kế, đúng kỹ thuật và không gây ra sai sót trong việc đổ bê tông hoặc lắp đặt các cấu kiện xây dựng khác.
Ngoài ra độ kín, khít giữa các tấm coppha cũng giúp bê tông hạn chế mất nước trong quá trình đổ và ninh kết, đảm bảo chất lượng sàn.
Đủ khả năng chịu lực: yêu cầu đảm bảo đủ khả năng chịu trọng lượng của bê tông và tải trọng tạm thời trong quá trình thi công. Cốp pha cần duy trì tính cố định và không bị biến dạng dưới tác động các tải trọng này.
Đảm bảo hình dạng bê tông: Cốp pha sàn đóng vai trò quan trọng trong việc đảm bảo bề mặt bê tông có hình dạng và kết cấu chính xác theo thiết kế. Nó giúp tạo ra các đường nét và kết cấu chính xác trên bề mặt bê tông.
Dễ dàng tháo lắp và luân chuyển: Đặc tính dễ tháo lắp và khả năng luân chuyển của cốp pha sàn rất quan trọng để tiết kiệm thời gian và nguồn lực trong việc sử dụng lại cho các phần khác của dự án. Điều này giúp tối ưu hóa hiệu suất và giảm bớt lãng phí.
4. Lưu ý khi lắp và tháo dỡ cốp pha
- Tuân thủ kỹ thuật thi công theo hướng dẫn của nhà sản xuất. Bất kỳ sai sót nào trong quá trình lắp đặt có thể ảnh hưởng đến tính chính xác của công trình.
- Cần tính toán cụ thể khoảng cách cột chống để đảm bảo khả năng chịu lực của bê tông và tải trọng tạm thời trong quá trình thi công.
- Đảm bảo thời gian đông kết bê tông trước khi luân chuyển ván khuôn để tránh ảnh hưởng đến chất lượng của bê tông, đảm bảo an toàn công trình.
- Hạn chế các va đập hoặc tác động mạnh lên cốp pha sàn sau khi đã đổ bê tông. Điều này có thể gây biến dạng hoặc rỗ mặt bê tông.
5. Cốp pha sàn VRO

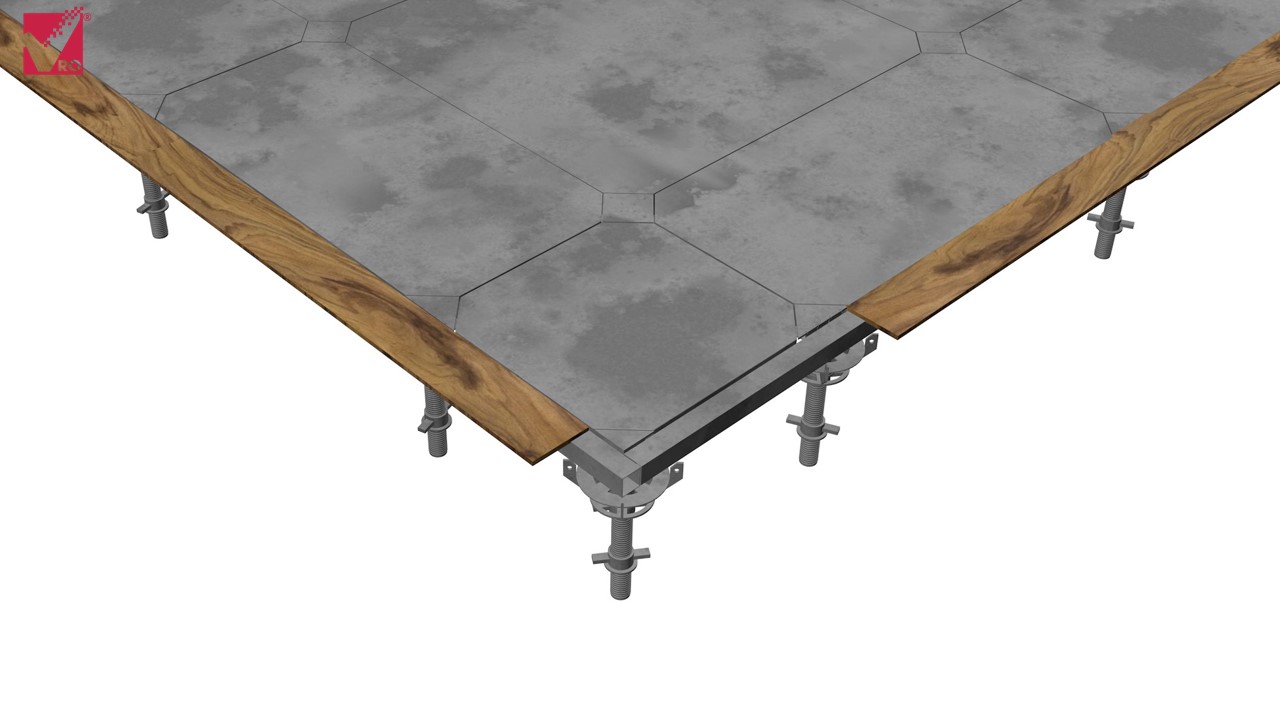

5.1. Cấu tạo
5.2. Đặc điểm
Cốp pha thông minh VRO là công nghệ tiên tiến và hiệu quả cho sàn phẳng và sàn ô cờ. Cốp pha CP-VRO không chỉ đáp ứng tất cả các yêu cầu đối với cốp pha sàn mà còn có những ưu điểm riêng:
- Không cần sử dụng xà gồ, giúp giảm trọng lượng của cốp pha và tối ưu hóa việc vận chuyển.
- Không cần sử dụng ván ép, tiết kiệm vật tư và giảm khối lượng công việc lắp đặt.
- Tháo tấm sớm, rút ngắn thời gian thi công và tối ưu hóa quy trình.
- Có khả năng luân chuyển sau 4-7 ngày, giúp tối ưu hóa việc sử dụng cốp pha và giảm chi phí đầu tư cho mỗi dự án xây dựng.
Cốp pha sàn phẳng VRO đảm bảo tính chính xác và hiệu suất trong mọi dự án xây dựng. Điều này không chỉ giúp tiết kiệm thời gian và nguồn lực mà còn đảm bảo chất lượng của công trình. Hãy khám phá sự tối ưu mà cốp pha sàn phẳng VRO mang lại cho dự án xây dựng của bạn.
5.3. Hướng dẫn lắp cốp pha sàn VRO
Hệ cốp pha thông minh CP-VRO thi công khá đơn giản, thợ địa phương đều có thể thực hiện được. Kỹ sư của VRO sẽ hỗ trợ hướng dẫn kỹ thuật thi công.
1. Chuẩn bị mặt bằng
- Đảm bảo mặt bằng thi công bằng phẳng, bố trí gọn gàng, thuận tiện đi lại, thao tác…
- Tập kết thiết bị

2. Lắp giàn giáo
- Tấm coppha VRO được thiết kế phù hợp với hầu hết các loại giáo như giáo nêm, giáo đĩa, giáo khung.
- Hệ giàn giáo chống đỡ phải đảm bảo quy cách và chất lượng. Cần tính toán cụ thể để chia các cây chống cho phù hợp, cố định chắc chắn để không bị xê dịch khi thi công.

3. Lắp trụ nâng
- Lắp trụ nâng thông minh vào đầu các thanh giáo, điều chỉnh cao độ bằng 2 ecu trên và dưới
- Trụ nâng sẽ kết nối và khóa hệ cốp pha

4. Lắp tấm cốp pha
- Lắp tấm cốp pha theo phương thẳng đứng
- Cốp pha được khóa và định vị bởi tai khóa và ecu nâng hạ (tùy chỉnh độ cao thông thủy)
- Phía trên tạo thành mặt phẳng đồng nhất, với sai số của các khe giữa các tấm từ 1-2mm

5. Vá ván vùng biên
- Lắp xà gồ (thép hộp 50x50mm) vào cây chống cạnh biên
- Vá cốp pha phủ phim (dày 12mm) vào cạnh biên

6. Đặt chậu thép (Cốp pha sàn ô cờ)
- Đối với cốp pha sàn ô cờ, sau khi đặt tấm cốp pha, sẽ thực hiện công đoạn đặt chậu thép.
- Chậu thép được đặt úp lên tấm cốp pha có khung cữ định vị tích hợp sẵn.

5.4. Quy trình tháo Cốp pha
1. Tháo cốp pha sàn phẳng
Sau 4-7 ngày, khi Bê tông đạt cường độ, thì tiến hành tháo dỡ 100% tấm cốp pha để luân chuyển và tái sử dụng.
- Tháo giằng giáo phía trên để thuận lợi tháo tấm
- Xoay ecu để hạ đế đỡ tấm cốp pha (hạ 2 củ khóa cùng lúc)
- Tháo từ từ từng tấm cốp pha cho đến khi hết cả sàn
- Để nguyên cây chống và tiếp tục lắp dựng sàn mới tiếp theo.

Hạ đế đỡ tấm cốp pha

Tháo từng tấm cốp pha

Giữ nguyên cây chống

Tiếp tục lắp dựng sàn tiếp theo
2. Tháo cốp pha sàn ô cờ
Sau 4-7 ngày, khi Bê tông đạt cường độ, thì tiến hành tháo dỡ 100% tấm cốp pha để luân chuyển và tái sử dụng.
- Tháo giằng giáo phía trên để thuận lợi tháo tấm
- Xoay ecu để hạ đế đỡ tấm cốp pha (hạ 2 củ khóa cùng lúc)
- Tháo từ từ từng tấm cốp pha
- Tháo chậu thép từng ô đưa xuống
- Để nguyên cây chống và tiếp tục lắp dựng sàn mới tiếp theo.

Tháo tấm cốp pha


Giữ nguyên cây chống

Tiếp tục lắp dựng sàn tiếp theo
6. Cốp pha CP-VRO trong thi công sàn phẳng vượt nhịp VRO
Cốp pha thông minh CP-VRO đã được sử dụng trong hàng trăm công trình thi công sàn phẳng vượt nhịp lớn và sàn ô cờ VRO.
Công nghệ này đã chứng tỏ tính ưu việt: độ chính xác, thi công nhanh, giảm khối lượng công tác hiện trường… qua đó giúp đảm bảo chất lượng công trình, tiết kiệm thời gian và chi phí.
