Cốp pha sàn CP-VRO là gì? Hình dáng, cấu tạo và kích thước như thế nào? Quy trình thi công cốp pha đúng chuẩn nhất để đạt chất lượng, tính thẩm mỹ của công trình. Cùng tìm hiểu chi tiết qua nội dung bài viết dưới đây.
Không xà gồ
Không ván ép
Tháo tấm sớm
Luân chuyển nhanh
1. Cốp pha (Coppha) sàn là gì?
Coppha sàn (cốt pha sàn hay cốp pha sàn, cốp pha xây dựng) là một hệ ván khuôn được sử dụng trong xây dựng để tạo hình và hỗ trợ bê tông trong quá trình đổ sàn. Sau khi bê tông đạt đủ cường độ, coppha sẽ được tháo dỡ.
2. Cốp pha sàn phẳng VRO
2.1. Chất liệu
Coppha sàn phẳng VRO được làm từ thép, có độ bền cao, tái sử dụng nhiều lần. Chắc chắn, ít bị biến dạng, phù hợp với công trình lớn.
2. Cấu tạo
Cốp pha sàn phẳng được cấu tạo bởi… những bộ phận này giúp hình thành bộ khuôn tạo điều kiện thuận lợi cho việc đổ bê tông.
- Trụ nâng: Tán cốp pha, lỗ chốt khóa tấm cốp pha, đế đỡ tấm cốp pha, ecu nâng hạ tấm cốp pha, ống ren, ecu điều chỉnh lên xuống.
- Tấm Cốp pha: Tấm cốp pha 1200×1200; 1200×600; 600×600





3. Cốp pha sàn ô cờ
Bên cạnh hệ Tấm cốp pha, trụ nâng tương tự cốp pha sàn phẳng. Cấu tạo hệ coppha sàn ô cờ được bổ sung thêm cữ định vị và chậu thép, với những thông số về kích thước đa dạng đã đáp ứng tốt nhu cầu thi công xây dựng.

4. Ưu điểm cốp pha sàn VRO
Trong xây dựng, việc hiểu và lựa chọn coppha, thi công đúng là rất quan trọng đảm bảo chất lượng công trình mà còn tối ưu hóa thời gian và chi phí thi công.
5. Quy trình lắp cốp pha và thi công chuẩn kỹ thuật
Hệ cốp pha dầm sàn thông minh CP-VRO thi công khá đơn giản, thợ địa phương đều có thể thực hiện được. Tuy nhiên, để đảm bảo chất lượng công trình cũng như đảm bảo an toàn lao động và trong xây dựng, Kỹ sư của VRO sẽ hỗ trợ hướng dẫn kỹ thuật thi công.
5.1. Chuẩn bị mặt bằng
Chuẩn bị mặt bằng:
- Đảm bảo mặt bằng thi công bằng phẳng, bố trí gọn gàng, thuận tiện đi lại, thao tác…
- Tập kết thiết bị

5.2. Lắp coppha
a. Lắp giàn giáo
- Tấm coppha VRO được thiết kế phù hợp với hầu hết các loại giáo như giáo nêm, giáo đĩa, giáo khung.
- Hệ giàn giáo chống đỡ phải đảm bảo quy cách và chất lượng. Cần tính toán cụ thể để chia các cây chống cho phù hợp, cố định chắc chắn để không bị xê dịch khi thi công.

b. Lắp trụ nâng
- Lắp trụ nâng thông minh vào đầu các thanh giáo, điều chỉnh cao độ bằng 2 ecu trên và dưới
- Trụ nâng sẽ kết nối và khóa hệ cốp pha

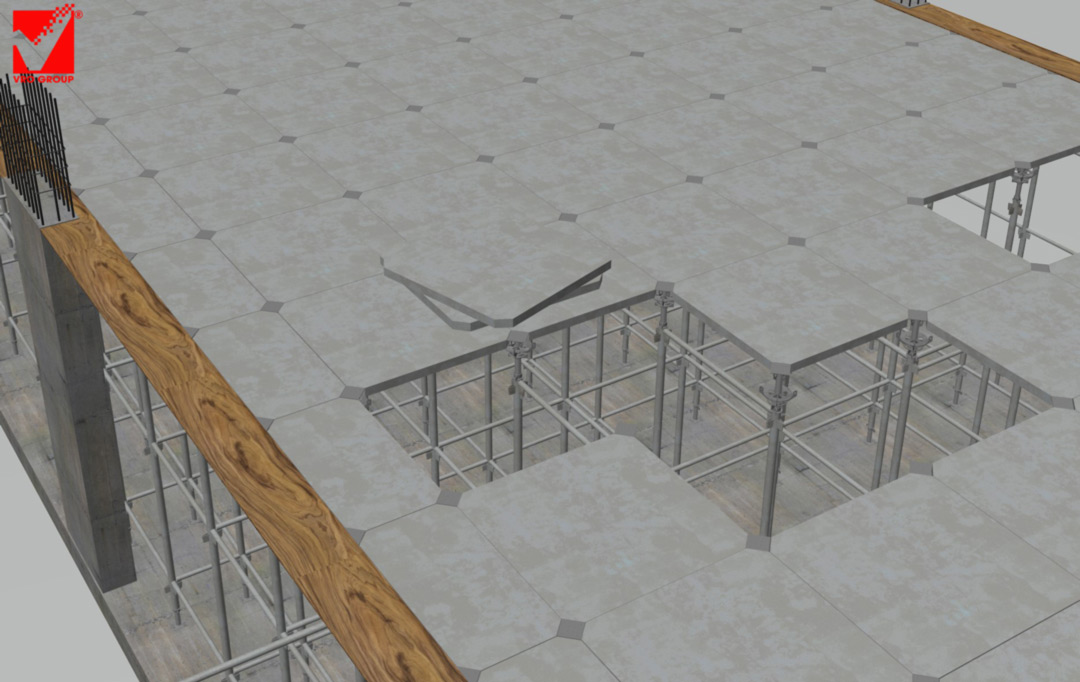

c. Lắp tấm cốp pha
- Lắp tấm cốp pha theo phương thẳng đứng
- Cốp pha được khóa và định vị bởi tai khóa và ecu nâng hạ (tùy chỉnh độ cao thông thủy)
- Phía trên tạo thành mặt phẳng đồng nhất, với sai số của các khe giữa các tấm từ 1-2mm


d. Vá ván vùng biên
- Lắp xà gồ (thép hộp 50x50mm) vào cây chống cạnh biên
- Vá cốp pha phủ phim (dày 12mm) vào cạnh biên

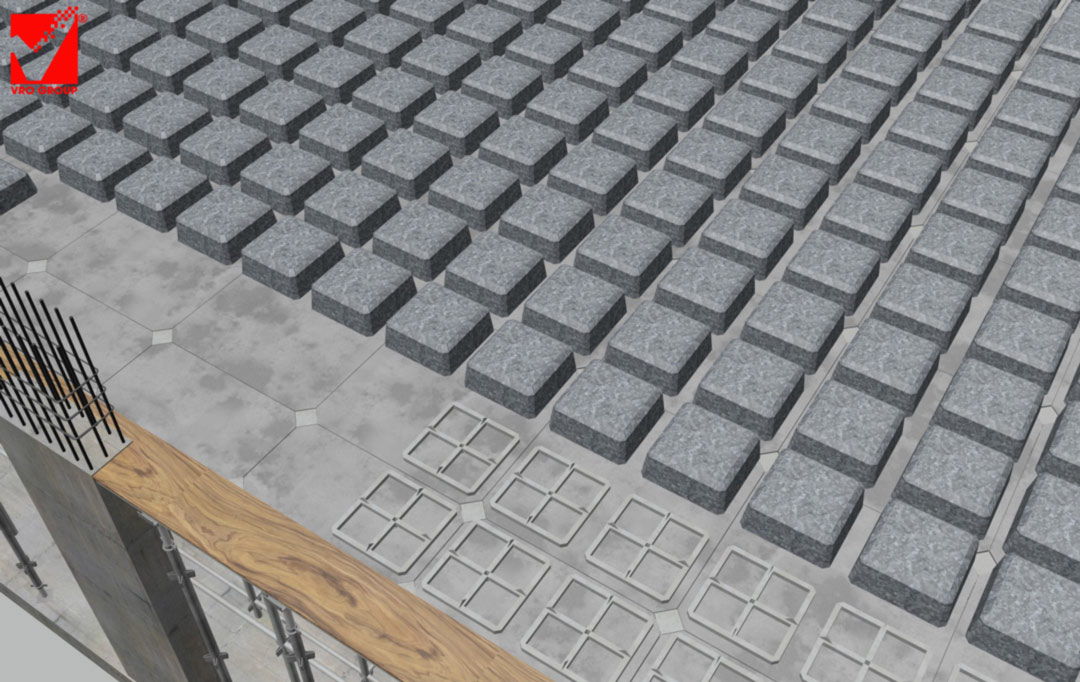

e. Đặt chậu thép (Cốp pha sàn ô cờ)
- Đối với cốp pha sàn ô cờ, sau khi đặt tấm cốp pha, sẽ thực hiện công đoạn đặt chậu thép.
- Chậu thép được đặt úp lên tấm cốp pha có khung cữ định vị tích hợp sẵn.


6. Quy trình tháo cốp pha sàn đúng chuẩn nhất
Thời gian tháo cốp pha sàn phụ thuộc vào loại bê tông, điều kiện thời tiết và tải trọng thiết kế. Chỉ tháo coppha khi cường độ bê tông đạt tối thiểu 70% (cấu kiện chịu lực lớn cần đạt 100%).
6.1. Tháo cốp pha sàn phẳng
Sau 4-7 ngày, khi Bê tông đạt cường độ, thì tiến hành tháo dỡ 100% tấm cốp pha để luân chuyển và tái sử dụng.
- Tháo giằng giáo phía trên để thuận lợi tháo tấm
- Xoay ecu để hạ đế đỡ tấm cốp pha (hạ 2 củ khóa cùng lúc)
- Tháo từ từ từng tấm cốp pha cho đến khi hết cả sàn
- Để nguyên cây chống và tiếp tục lắp dựng sàn mới tiếp theo.

Hạ đế đỡ tấm cốp pha

Tháo từng tấm cốp pha

Giữ nguyên cây chống

Tiếp tục lắp dựng sàn tiếp theo
6.2. Tháo cốp pha sàn ô cờ
Sau 4-7 ngày, khi Bê tông đạt cường độ, thì tiến hành tháo dỡ 100% tấm cốp pha để luân chuyển và tái sử dụng.
- Tháo giằng giáo phía trên để thuận lợi tháo tấm
- Xoay ecu để hạ đế đỡ tấm cốp pha (hạ 2 củ khóa cùng lúc)
- Tháo từ từ từng tấm cốp pha
- Tháo chậu thép từng ô đưa xuống
- Để nguyên cây chống và tiếp tục lắp dựng sàn mới tiếp theo.

Tháo tấm cốp pha

Tháo chậu thép

Giữ nguyên cây chống

Tiếp tục lắp dựng sàn tiếp theo
7. Cốp pha xây dựng CP-VRO thi công vượt nhịp lớn
Cốp pha thông minh CP-VRO đã được sử dụng trong hàng trăm công trình thi công sàn phẳng vượt nhịp lớn và sàn ô cờ VRO.
Công nghệ này đã chứng tỏ tính ưu việt: độ chính xác, thi công nhanh, giảm khối lượng công tác hiện trường… qua đó giúp đảm bảo chất lượng công trình, tiết kiệm thời gian và chi phí.






TÀI LIỆU VỀ CỐP PHA THÔNG MINH CP-VRO
1. Catalogue cốp pha sàn phẳng, sàn ô cờ CP-VRO
2. Clip giới thiệu, hướng dẫn thi công cốp pha sàn phẳng VRO
3. Clip giới thiệu, hướng dẫn thi công cốp pha sàn ô cờ VRO
Coppha dầm sàn đóng vai trò quan trọng trong việc đảm bảo chất lượng và độ bền của kết cấu bê tông. Việc lựa chọn loại coppha phù hợp, thi công đúng kỹ thuật và tháo dỡ an toàn giúp bề mặt bê tông đạt độ hoàn thiện cao mà còn tối ưu tiến độ xây dựng.

Nếu quý vị có bất kỳ thắc mắc nào hoặc muốn biết thêm về cốp pha xây dựng và tìm giải pháp cho công trình của mình, hãy liên hệ với VRO Group để được tư vấn miễn phí!
