Sàn không dầm là gì? Ở Việt Nam, các phương pháp sàn dầm truyền thống khá quen thuộc với nhiều người. Tuy nhiên hiện nay các đơn vị thi công đã áp dụng nhiều công nghệ xây dựng hiện đại trên thế giới. Và nổi bật trong đó là giải pháp sàn phẳng không dầm đã xuất hiện và là xu thế hiện nay.
Cùng với xu thế của thị trường thì VRO Group tự hào là đơn vị sở hữu bằng sáng chế độc quyền công nghệ sàn phẳng không dầm lõi xốp S-VRO vượt trội trong ngành vật liệu xây dựng.

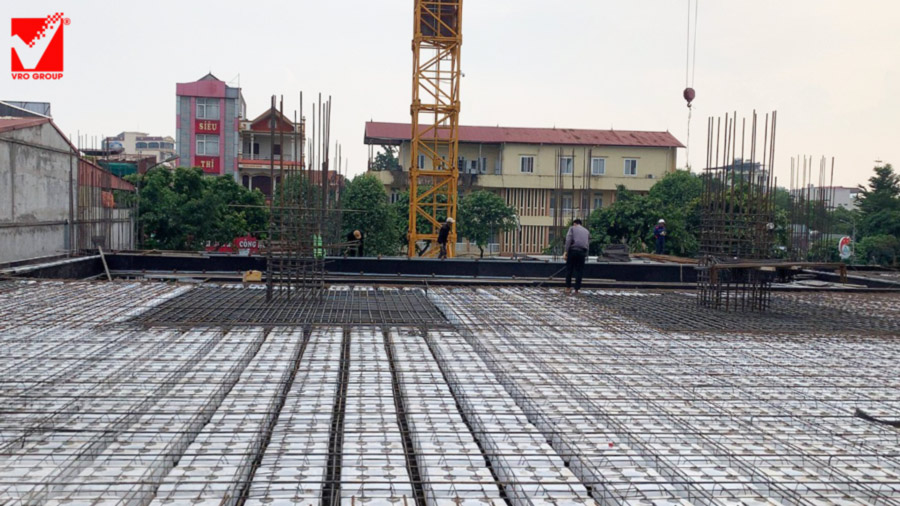

Sàn phẳng không dầm là gì?
Sàn phẳng hay còn biết tới với nhiều tên gọi như: sàn không dầm, sàn vượt nhịp, sàn nấm, sàn phẳng vượt nhịp, sàn vượt nhịp lớn, sàn hộp không dầm…
Sử dụng kết cấu sàn này sẽ giúp cho trần nhà phẳng (không lộ dầm), tạo không gian lớn. Còn theo thuật ngữ xây dựng thì đây là mẫu sàn bê tông cốt thép hai phương toàn khối mà không sử dụng dầm ngang và dầm dọc đỡ ở phía dưới khi thi công. Khi đó toàn bộ tải trọng sàn sẽ truyền trực tiếp qua cột.
Trải qua hơn 15 năm không ngừng nghiên cứu, cải tiến, VRO Group tự hào sở hữu sáng chế và độc quyền công nghệ Sàn phẳng không dầm lõi xốp S-VRO (Sàn phẳng lõi xốp S-VRO).
Sàn phẳng không dầm có kết cấu như thế nào?
Về cơ bản thì kết cấu của sàn không dầm VRO bao gồm:
- Tấm lưới thép lưới cố dưới
- Hộp rỗng, khối xốp EPS
- Hệ thanh ziczac
- Tấm thép lưới cố định trên
- Các móc thép cố định
Về cơ bản thì sử dụng sàn phẳng để giúp giảm đi lượng bê tông cốt thép không cần thiết khi thi công. Tuy nhiên kết cấu gồm các lớp trên cũng như việc bố trí thép sàn không dầm sẽ giúp bề mặt sàn liên kết tốt hơn, từ đó tạo ra hệ sàn an toàn, toàn chắc chắn và tiết kiệm được nguyên vật liệu.
Cấu tạo sàn phẳng không dầm VRO
Dưới đây là hình ảnh về mặt cắt sàn không dầm trong thực tế. Với các mẫu sàn phẳng khác nhau sẽ có một vài cách thiết kế, thi công để phù hợp nhất với công trình.
Tạo khối rỗng
- Xốp không cháy EPS dạng khối đặc hoặc rỗng.
- Định vị bằng các khung thép không gian.
Cốt thép sàn
- 2 Lớp thép: Thép lớp trên & thép lớp dưới.
- Hệ thép thanh ziczac liên kết hai lớp thép sàn.
Hệ kết cấu
- Bê tông liên kết tạo thành hệ sàn & dầm chìm chữ I đan nhau dạng ô cờ.
- Hệ kết cấu toàn khối ổn định theo cả 2 phương.
Độ dày sàn không dầm trong thực tế
Độ dày sàn không dầm tại mỗi công trình sẽ có sự chênh lệch nhau tương đối. Bởi khi xây dựng thì có rất nhiều yếu tố sẽ ảnh hưởng đến quá trình hoàn thiện và sử dụng. Vì vậy độ dày sàn không dầm phụ thuộc vào một vài yếu tố như:
- Kích thước và khoảng cách các nhịp
- Tải trọng của công trình xây dựng
- Chiều cảo của công trình
Từ những yếu tô trên thì đơn vị thi công sẽ lựa chọn cách thiết kế sàn không dầm cho phù hợp nhất với công trình. Trong thực tế thì với các cách thiết kế sàn không dầm cơ bản thì độ dày sàn không dầm sẽ có kích thước là 180mm, 230mm, 280mm.
Còn đối với các công trình đặc thù, cần độ dày sàn không dầm cao để đảm bảo an toàn thì có kích thước là: 340mm, 390mm, 450mm.
Ưu điểm sàn phẳng không dầm VRO
Vậy sàn không dầm có những ưu điểm vượt trội gì so với sàn truyền thống? Tại sao sàn phẳng không dầm ngày càng được sử dụng rộng rãi? Hãy cùng tìm hiểu nhé
- Ưu điểm đầu tiên phải kể đến đó là sàn phẳng có thời gian thi công ngắn và tốn ít nhân công chế tạo trong các khâu: lắp dựng cốp pha, gia công và lắp cốt thép, chạy cơ điện, hoàn thiện trần…
- Giảm được chiều cao tầng do giảm được chiều cao kết cấu sàn và do đó giảm được chiều cao công trình
- Tiết kiệm vật liệu và năng lượng
- Nhiều trường hợp còn có thể tăng được số tầng vì vậy tăng được hiệu suất sử dụng đất
- Sàn phẳng không dầm sẽ không hạn chế về vị trí xây tường ngăn (xây tường tùy ý trên sàn) vì vậy tạo điều kiện tốt để bố trí công năng công trình một cách tối ưu, chủ đầu tư có thể cải tạo, thay đổi vị trí tường xây trên sàn tuỳ ý
- Tăng diện tích thông thuỷ, chiều cao sử dụng, tối ưu không gian kiến trúc
- Không cần đóng trần giả, tuy nhiên, nếu dưới sàn chạy nhiều ống kỹ thuật thì vẫn phải đóng trần
- Có khả năng chịu uốn, chống rung động rất tốt
- Sàn có lõi xốp nên khả năng cách âm, cách nhiệt rất hiệu quả
- Sàn vượt nhịp lớn tới 20m
- Giảm khối lượng công tác hiện trường
- Sử dụng vật liệu thân thiện môi trường
Nhược điểm của sàn không dầm
Tuy là phương pháp thi công xây dựng mới hiện nay. Nhưng phương pháp xây dựng sàn không dầm cũng có một số hạn chế nhất định như:
Đẩy nổi
Đây là tình trạng tấm sàn bị đẩy nổi lên trong quá trình đổ bê tông. Tình trạng này diễn ra do không kiểm soát được chất lượng của cốt pha gỗ. Hậu quả của việc này là làm cho độ dày sàn sẽ lớn hơn so với thiết kế. Từ đó gây tác động xấu đến kết cấu công trình.
≫ Cách khắc phục: Để khắc phục không xảy ra tình trạng này thì bạn cần kiểm soát kỹ chất lượng của cốp pha. Đảm bảo số lượng neo đúng tiêu chuẩn.
Rỗ đáy
Tình trạng rỗ đáy xảy ra là do trong quá trình thi công thì đơn vị thi công đã bỏ bước đầm hoặc đầm qua loa. Tình trạng này có thể dễ dàng thấy nhất là khi bạn tháo ván thì sẽ nhìn thấy các hốp sàn phẳng.
≫ Khắc phục khi sàn bị rỗ đáy: Để khắc phục tránh cho công trình của bạn bị rỗ đáy thì khi thi công bạn cần giám sát kỹ đội kỹ thuật trong khi thi công. Hơn nữa bạn nên chọn độ sụt của bê tông khoảng 16 là phù hợp.
Các chủng loại sản không dầm VRO
Hiện tại, VRO Group sở hữu 05 chủng loại Sàn phẳng lõi xốp S-VRO đáp ứng các tiêu chí: loại công trình, bước nhịp, tải trọng, và các yêu cầu khác trong thiết kế và sử dụng.
(Click vào ảnh để xem video chi tiết)
Báo giá sàn phẳng VRO trên toàn quốc
Sàn phẳng được thiết kế dựa theo bản vẽ cụ thể của từng công trình. Từng loại công trình khác nhau sẽ ứng với từng công nghệ sàn phẳng VRO khác nhau. Dưới đây là bảng giá tham khảo về công nghệ sàn xốp VRO.
Sàn phẳng VRO có giá xây dựng riêng sàn không cột (bao gồm bê tông, thép và sản phẩm VRO) dự kiến như sau:
- Khẩu độ dưới 5m: 800.000 VNĐ/m2 sàn
- Khẩu độ dưới 7m: 900.000 VNĐ/m2 sàn
- Khẩu độ dưới 9m: 1.000.000 VNĐ/m2 sàn
- Khẩu độ dưới 11m: 1.100.000 VNĐ/m2 sàn
- Khẩu độ dưới 13m: 1.250.000 VNĐ/m2 sàn
- Khẩu độ dưới 15m: 1.450.000 VNĐ/m2 sàn
Cách thiết kế sàn không dầm và thi công qua các bước
Phần khung lõi xốp sàn phẳng S-VRO được sản xuất hoàn chỉnh tại nhà máy và vận chuyển đến chân công trình, hoặc VRO tổ chức sản xuất ngay tại khu vực dự án, lắp đặt trong quá trình thi công cốt thép sàn và đổ bê tông theo phương pháp truyền thống.
Quy trình thi công và cách thiết kế sàn phẳng không dầm VRO cũng tương tự như thi công sàn dầm truyền thống. Dưới đây là 8 bước trong quy trình thi công sàn phẳng không dầm VRO:
- Bước 1: Lắp dựng coppa sàn
- Bước 2: Lắp đặt thép sàn lớp dưới
- Bước 3: Thi công lắp đặt tấm S-VRO
- Bước 4: Thi công lắp đặt thép sàn lớp trên
- Bước 5: Thi công chống nổi chống bềnh
- Bước 6: Thi công điện nước
- Bước 7: Thi công công tác đổ bê tông
- Bước 8: Bảo dưỡng bê tông
Chứng nhận về tiêu chuẩn của S-VRO
VRO Group chuyên sản xuất và cung cấp các sản phẩm tấm panel sử dụng cho sàn phẳng không dầm S-VRO. Sản phẩm được sản xuất hoàn chỉnh tại nhà máy của chúng tôi và vận chuyển đến chân công trình bàn giao cho chủ đầu tư hoặc chúng tôi sẽ tổ chức sản xuất ngay tại khu vực dự án.
- Sản xuất theo đúng quy trình, quản lý chất lượng chặt chẽ.
- Vật liệu đầu vào có xuất sứ rõ ràng, chứng nhận nguồn gốc.
Các dự án sàn không dầm VRO đã triển khai
VRO tự hào được tham gia hợp tác trong hàng trăm công trình lớn nhỏ, cùng hàng ngàn hộ gia đình, chủ đầu tư, chủ doanh nghiệp!
Ngoài ra, công nghệ Sàn phẳng S-VRO còn được ứng dụng trong rất nhiều chủng loại công trình khác như: Khách sạn, Nhà hàng, Tòa nhà văn phòng…
HỎI ĐÁP SÀN PHẲNG S-VRO
Thiết kế
Thiết kế và thi công kết cấu sàn phẳng không dầm S-VRO áp dụng các tiêu chuẩn Việt Nam và Quốc tế như sàn bê tông cốt thépđiển hình như các tiêu chuẩn:
– TCVN 5574-2012 kết cấu bê tông và bê tông cốt thép, tiêu chuẩn thiết kế;
– TCVN 2737-2023 tải trọng và tác động, tiêu chuẩn thiết kế;
– TCVN 9391-2012 lưới thép hàn dùng trong kết cấu BTCT, tiêu chuẩn thiết kế thi công;
– TCVN 4453:1995 về kết cấu bê tông và bê tông cốt thép toàn khối, quy phạm thi công và nghiệm thu.
Sàn phẳng S-VRO hiệu quả kinh tế nhất cho sàn có khẩu độ vượt nhịp từ 6-12m, và có thể vượt nhịp tối đa 20m.
– Tùy theo khẩu độ và hệ kết cáu, sàn vượt nhịp S-VRO chịu được tải trọng lên đến 3 tấn/m2.
Độ dày tổng thể của sàn thay đổi tùy theo độ lớn của nhịp, bước cột và tải trọng trên sàn. Thông thường, sàn phẳng không dầm VRO đảm bảo bê tông lớp trên và lớp dưới là 6-8cm, còn lại là phần xốp chiếm chỗ trong sàn.
Thi công
Thi công sàn VRO không khó, công tác làm cốp pha, gia công thép cũng đơn giản, thợ địa phương có thể tự thi công. VRO sẽ cử kỹ thuật về hướng dẫn và giám sát từng sàn đến lúc đổ bê tông xong.
– Trong file báo giá VRO gửi tới khách hàng sẽ có tính toán khối lượng bê tông cần cho sàn.
– Bê tông sử dụng cho sàn VRO là bê tông trộn tay hoặc bê tông thương phẩm, Mác bê tông tối thiểu là M250.
– Đối với công trình yêu cầu M300 trở lên (đối với nhịp >8m) thì nên dùng bê tông thương phẩm vì bê tông trộn tay rất khó kiểm soát mác và không đạt được mác >M300.
Nhà thầu nên chạy ống dưới sàn rồi đóng trần hoặc dồn vào lỗ kỹ thuật để đảm bảo độ dốc, thoát và thuận tiện cho việc sửa chữa sau này.
Trường hợp chạy ống trong sàn thì:
– Các ống M&E được đặt vào các khe sườn dầm, sau khi đi thép sàn lớp dưới. Cách này giúp thuận tiện trong quá trình thi công và không ảnh hưởng đến kết cấu sàn.
– Ống xuyên sàn được đặt chờ sẵn trước khi đổ bê tông hoặc khoan tạo lỗ xử lý chống thấm sau.
– Tất cả các vị trí chạy ống cần có biện pháp gia cường xung quanh.
– Để khắc phục việc nổi tấm sàn S-VRO, sử dụng bộ phụ kiện bao gồm thanh chống nổi và chống bềnh của VRO để thi công.
– Ngoài ra, nên đổ bê tông thành 2 đợt để kiểm soát áp lực đẩy nổi và tránh đầm sót.
– Đối với các loại ván khuôn khác nhau sẽ có phương án chống nổi khác nhau:
+ Ván khuôn gỗ: khoan lỗ thủng Ø12 xuống coppha, neo thép mặt trên xuống đáy coppha bằng bộ phụ kiện.
+ Ván khuôn thép: Dùng lá tole bản rộng bắn vít thép liên kết thép sàn lớp dưới xuống mặt coppha, dùng thanh phụ kiện chống bềnh liên kết thép sàn lớp dưới với lớp thép mặt trên của sàn.
– Ngoài ra, VRO còn có sản phẩm thi công không cần chống nổi.
Các khu vực sàn vệ sinh, ban công có thiết kế hạ cốt 30-50mm, đáy sàn vẫn phẳng. Khu hạ cốt sẽ được xử lý đặt hộp xốp có chiều dày mỏng hơn sàn bên ngoài 1 cấp, tương ứng bê tông lớp trên sẽ dày hơn để tạo khả năng chống thấm tốt hơn.
– Tấm sàn S-VRO có sườn đặc bao quanh khối hộp xốp vuông, vùng bê tông mặt dưới sàn có chiều dày từ 60-80mm. Do đó việc khoan cắt, bắt ty treo hệ thống ống kỹ thuật vào vùng bê tông mặt dưới sàn không gây ảnh hưởng khả năng chịu lực của sàn và của ty treo.
– Sàn có thể khoan treo đồ như sàn thông thường, có thể treo được các vật nặng như điều hòa âm trần, đường ống cứu hỏa…
Chi phí
– Sàn phẳng VRO tiết kiệm nhân công, giảm công đoạn thi công và cốt thép hơn sàn truyền thống; nên dù có phát sinh thêm chi phí công nghệ thì tổng thể chi phí vẫn tương đương hoặc thấp hơn so với sàn truyền thống.
– Tuổi thọ sàn VRO tương đương với sàn truyền thống, VRO có thể cam kết trong hợp đồng tuổi thọ công trình tối thiểu là 50 năm (Ngoại trừ trường hợp công trình gặp phải tác động quá lớn của ngoại cảnh như bom đạn, động đất, sóng thần…)
- Đơn giá Sàn VRO dự kiến bao gồm:
+ 250.000 – 350.000 VNĐ/m2: sản phẩm VRO (*)
+ 700.000 – 1.100.000 VNĐ/m2: thép +bê tông + cốp pha
Tổng đơn giá dự kiến: 950.000 – 1.450.000 VNĐ/m2 sàn
- Ghi chú:
+ Đơn giá sàn sẽ thay đổi tùy theo khẩu độ và quy mô.
+ Đơn giá đã bao gồm nhân công lắp đặt, chưa bao gồm nhân công thi công.
- (*) Sản phẩm VRO gồm: Tấm panel S-VRO (bao gồm: hộp xốp, thép ziczac chống cắt, thép lớp trên và con kê bê tông), thép chống nổi, chống bềnh và con kê bê tông kê thép sàn lớp dưới.
– Chi phí vận chuyển tính theo loại xe (3-5-8 tấn), số chuyến và khoảng cách vận chuyển.
– Hiện tại VRO có hệ thống 10 nhà máy tại Ba Vì, Hải Dương, Hải Phòng, Thanh Hóa, Vinh, Đà Nẵng và Sài Gòn.
– Nếu chủ đầu tư có xe có thể tự vận chuyển.
Nếu bạn đang quan tâm tới sàn phẳng không dầm, sàn không dầm vượt nhịp lớn, hoặc còn những câu hỏi cần giải đáp muốn tư vấn cho công trình, vui lòng liên hệ với VRO Group để được hỗ trợ nhanh chóng nhất!
Giới thiệu về VRO Group
Công Ty Cổ Phần Xây Dựng VRO được thành lập và hoạt động từ ngày 16/11/2005 bởi đội ngũ Tiến sỹ, Thạc sỹ, Kỹ sư là giảng viên của trường Đại học Xây dựng với nhiều kinh nghiệm trong công tác tư vấn và xây dựng công trình.
Qua hơn 15 năm không ngừng nỗ lực hoàn thiện và phát triển, với hàng nghìn dự án, công trình đã triển khai thành công, đến nay VRO Group tiếp tục là lựa chọn tin cậy của khách hàng trong việc cung cấp các giải pháp về công nghệ.
Đặc biệt về lĩnh vực tư vấn thiết kế – thiết kế kết cấu; thi công xây dựng; nghiên cứu phát triển công nghệ và vật liệu mới phục vụ cho ngành xây dựng tiêu biểu là Sàn Phẳng không dầm vượt nhịp lớn S-VRO, Gạch bê tông lõi xốp G-VRO, và các sản phẩm khác…
Trên đây là thông tin cơ bản về sàn phẳng không dầm mà VRO Group đã tổng hợp. Nếu có bất cứ thắc mắc hay nhu cầu nào thì hãy liên hệ ngay cho chúng tôi để được hỗ trợ tốt nhất nhé!
