Sàn phẳng không dầm lõi xốp S.VRO – Vượt nhịp lớn tới 20m

Sàn phẳng là gì? Tại sao nhiều tòa nhà cao tầng lại có thể thi công mà không cần những dầm lớn cắt ngang trần? Liệu sàn phẳng có thực sự bền vững, an toàn và tiết kiệm hơn so với sàn truyền thống? VRO Group sẽ giúp bạn trả lời chi tiết trong nội dung dưới đây.

Sàn phẳng là sàn bê tông cốt thép (BTCT) kết cấu sàn này sẽ giúp cho trần nhà phẳng (không lộ dầm), tạo không gian lớn. Còn theo thuật ngữ xây dựng thì đây là mẫu sàn BTCT hai phương toàn khối mà không sử dụng dầm ngang và dầm dọc đỡ ở phía dưới khi thi công. Khi đó toàn bộ tải trọng sàn sẽ truyền trực tiếp qua cột và tường chịu lực.

Trong xây dựng sàn phẳng hay còn biết tới với nhiều tên gọi như: sàn không dầm, sàn vượt nhịp, sàn nấm, sàn phẳng vượt nhịp, sàn vượt nhịp lớn, sàn hộp xốp không dầm…

Làm sao để một công trình có thể vượt nhịp lớn, vẫn bền vững mà không cần những dầm to nặng nề? Mấu chốt chính là ở kết cấu của sàn xốp không dầm VRO:

• Tấm thép lưới cố định dưới
• Hộp rỗng, khối xốp EPS
• Hệ thanh ziczac
• Tấm thép lưới cố định trên
• Các móc thép cố định

Nhờ những đặc điểm cấu tạo này trong kết cấu sàn phẳng giúp giảm đi lượng BTCT không cần thiết. Kết hợp nguyên lý bản rỗng cũng như việc bố trí thép sàn xốp không dầm sẽ giúp bề mặt sàn liên kết tốt hơn, từ đó tạo ra hệ sàn vừa nhẹ, vừa bền, vừa đẹp.

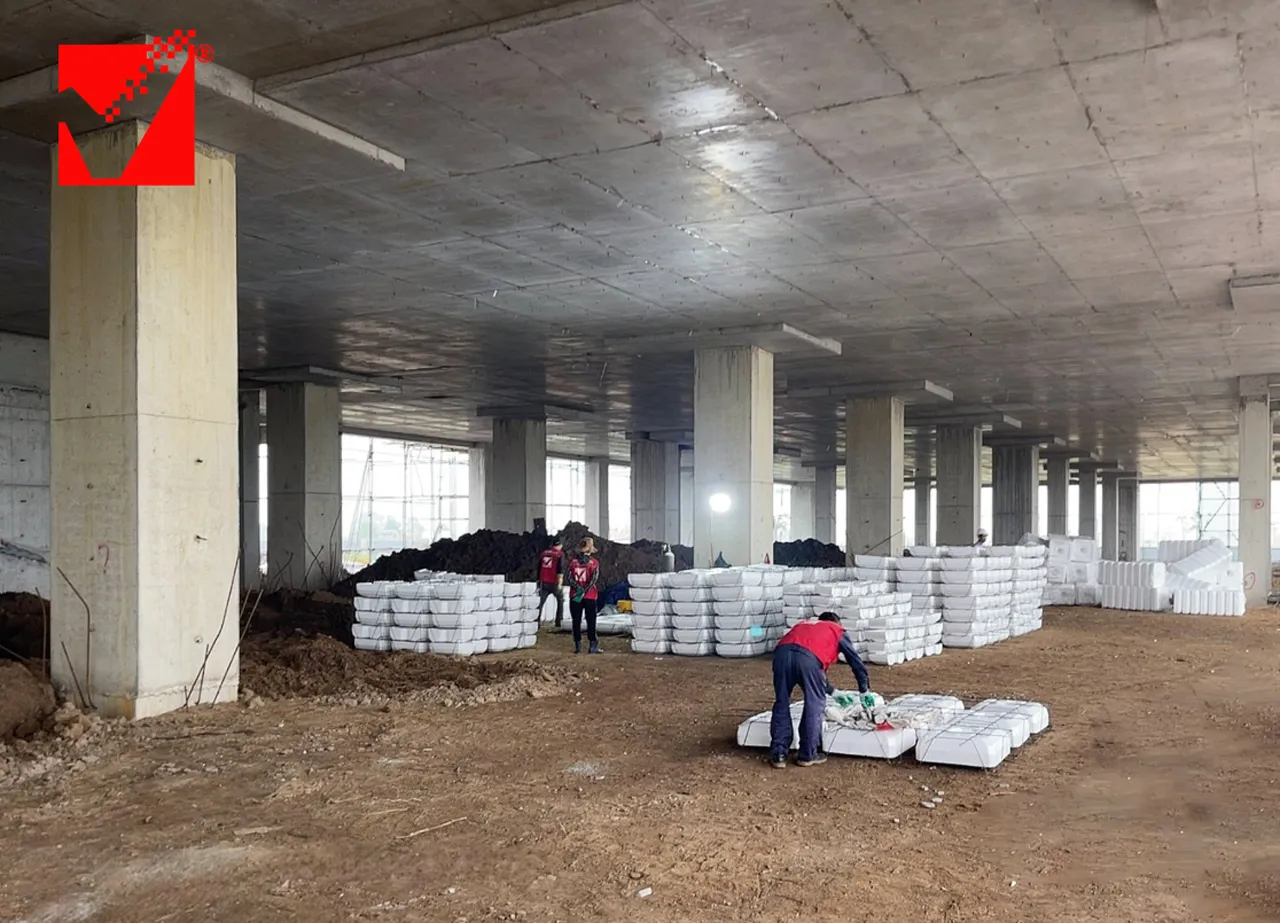

Kết cấu sàn phẳng hộp xốp VRO là một giải pháp sàn hiện đại do VRO Group phát triển, tối ưu cho công trình xây dựng. Dưới đây là hình ảnh về mặt cắt sàn phẳng không dầm trong thực tế:

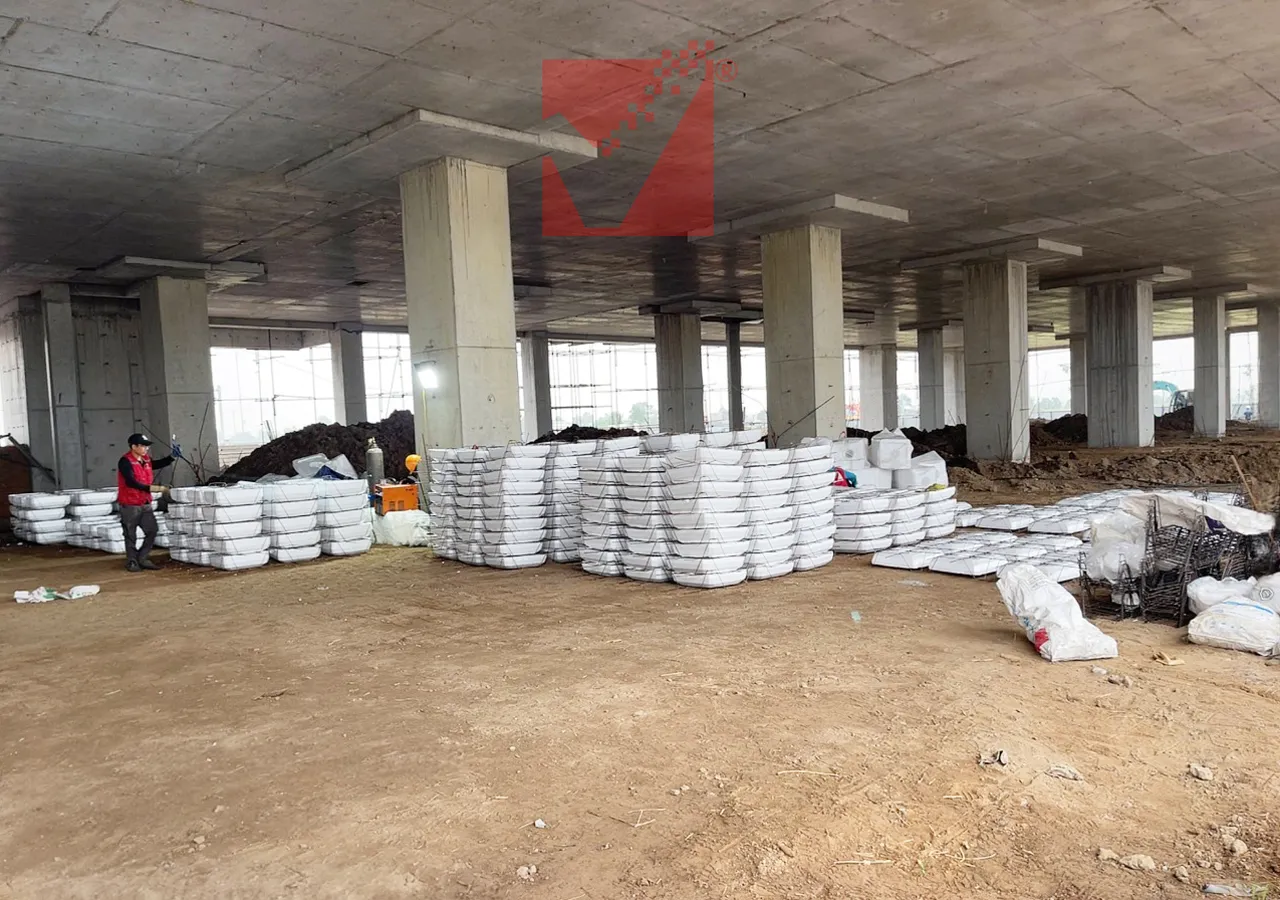

Tất nhiên trong khi xây dựng thực tế thì cũng có nhiều yếu tố khách quan có thể ảnh hưởng tới hoàn thiện và sử dụng. Độ dày sàn phẳng tại mỗi công trình sẽ có sự chênh lệch nhau tương đối hoặc được thiết kế để phù hợp cho từng dự án. Vì vậy độ dày sàn phụ thuộc vào một vài yếu tố như:

• Kích thước và khoảng cách các nhịp
• Tải trọng của công trình xây dựng
• Chiều cao của công trình

Đánh giá theo các yếu tố trên thì đơn vị thi công sẽ đưa ra phương án và cách thiết kế sàn phẳng cho phù hợp nhất. Trong thực tế thì với các cách thiết kế sàn không dầm cơ bản thì độ dày sàn sẽ có kích thước trung bình ở mức 180mm, 230mm, 280mm.

Trong nhiều trường hợp khác, với các công trình có tính đặc thù cao, cần độ dày sàn không dầm cao để đảm bảo an toàn kết cấu thì có kích thước là: 340mm, 390mm, 450mm.

Bạn có bao giờ tự hỏi làm thế nào những tòa nhà cao tầng, những không gian rộng hàng chục mét vuông vẫn có thể “vươn dài” mà không cần một chiếc dầm nào cắt ngang trần? Sàn phẳng có những ưu điểm vượt trội gì so với sàn truyền thống? Tại sao kết cấu sàn này ngày càng được sử dụng rộng rãi? Hãy cùng tìm hiểu nhé:

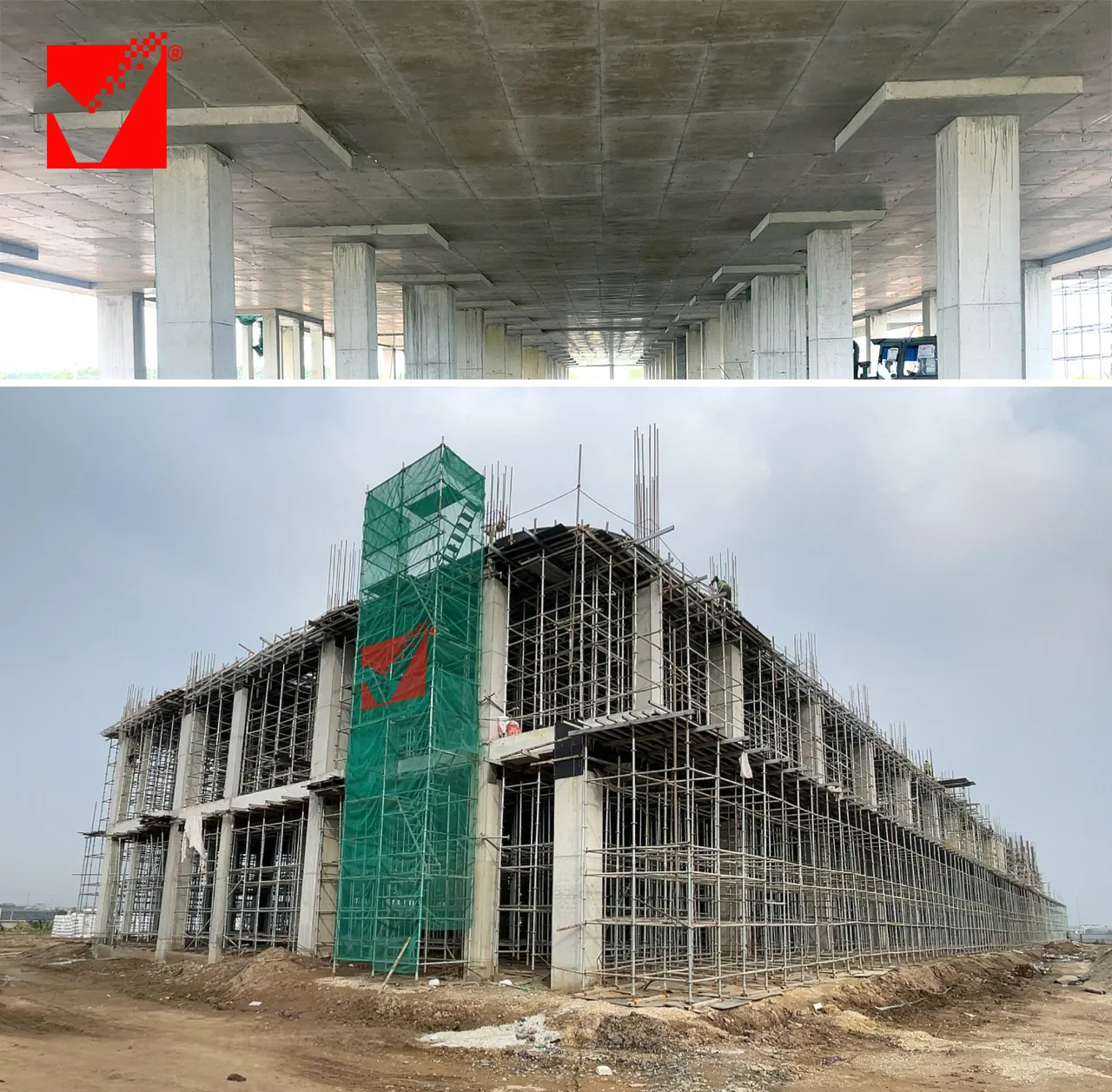

• Ưu điểm đầu tiên phải kể đến đó là sàn phẳng có thời gian thi công nhanh và tốn ít nhân công chế tạo trong các khâu: lắp dựng cốp pha, gia công và lắp cốt thép, chạy cơ điện, hoàn thiện trần…

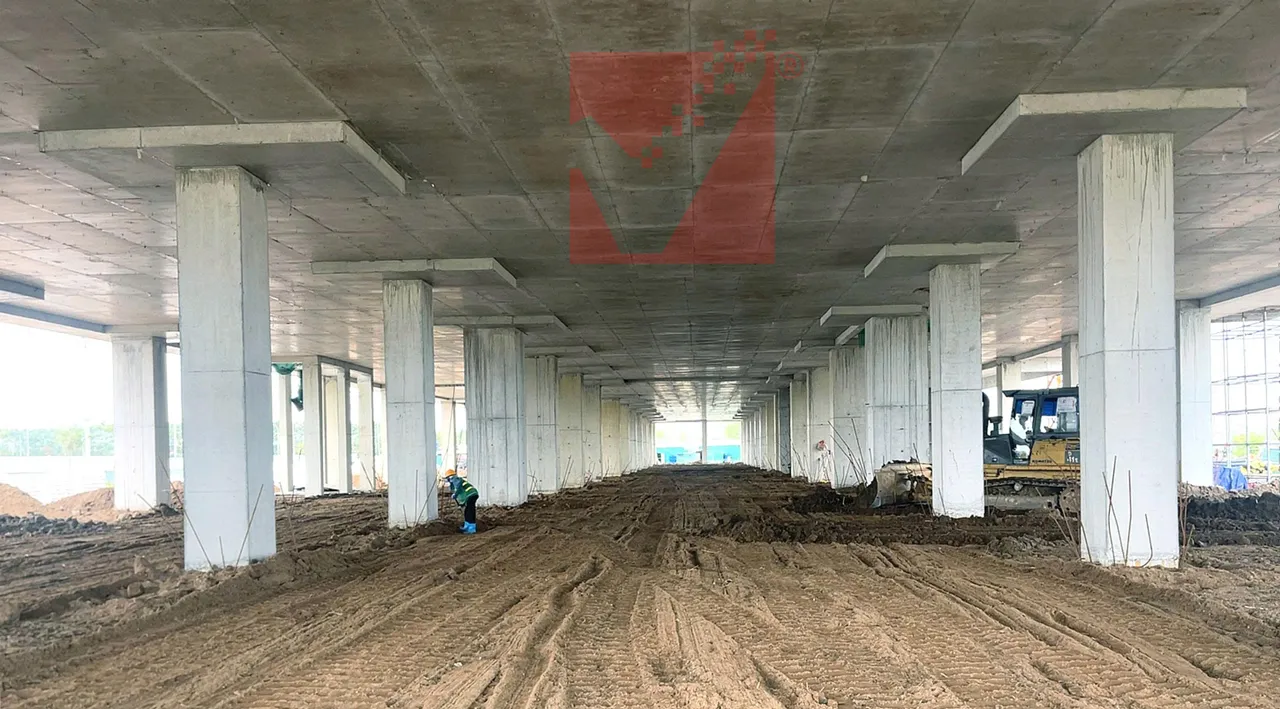

• Như đã đề cập phía trên, sàn phẳng không có dầm ngang dọc như truyền thống nên giảm được chiều cao kết cấu sàn và do đó giảm được chiều cao công trình.
• Nhiều trường hợp còn có thể tăng được số tầng vì vậy tăng được hiệu suất sử dụng đất.
• Sàn phẳng không dầm sẽ không hạn chế về vị trí xây tường ngăn (xây tường tùy ý trên sàn) vì vậy tạo điều kiện tốt để bố trí công năng công trình một cách tối ưu, chủ đầu tư có thể cải tạo, thay đổi vị trí tường xây trên sàn tuỳ ý.
• Tăng diện tích thông thuỷ, chiều cao sử dụng, tối ưu không gian kiến trúc

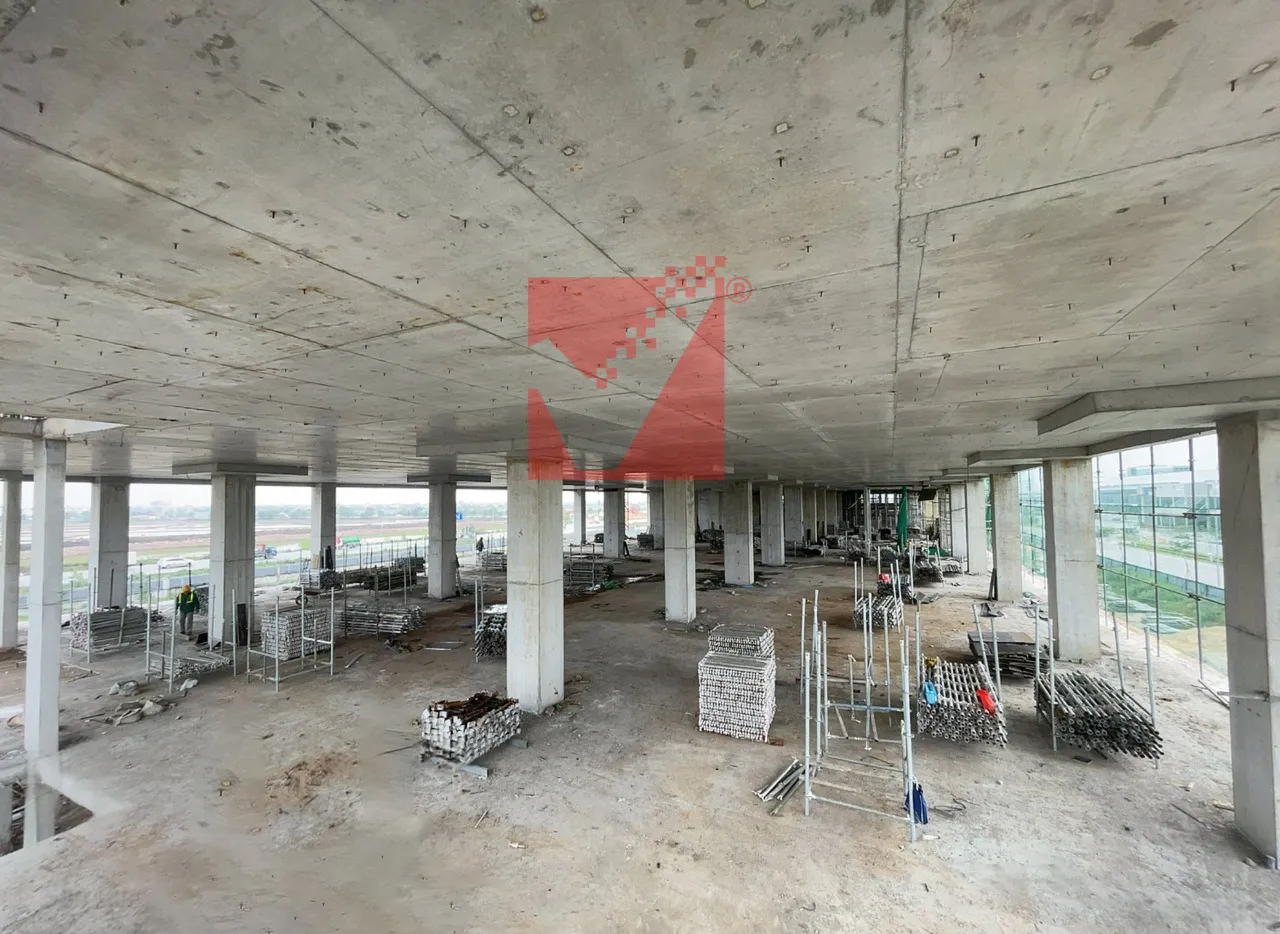

• Sàn phẳng sau thi công hoàn thiện, không cần đóng trần giả, tuy nhiên, nếu dưới sàn chạy nhiều ống kỹ thuật thì vẫn phải đóng trần.
• Có khả năng chịu uốn võng, chống rung động rất tốt.
• Sàn có lõi xốp nên khả năng cách âm, cách nhiệt rất hiệu quả.
• Sàn vượt nhịp lớn tới 20m, thực tế VRO đã thi công dự án TTTM nhịp sàn 20,5m
• Sử dụng vật liệu xốp EPS nguyên sinh thân thiện môi trường, giảm khối lượng công tác hiện trường.

Tuy là phương pháp thi công xây dựng mới tối ưu hơn rất nhiều so với sàn truyền thống hiện nay. Nhưng phương pháp xây dựng sàn phẳng không dầm cũng có một số hạn chế nhất định như:

Vấn đề đẩy nổi

Hiện tượng đẩy nổi xảy ra khi lực đẩy nổi của bê tông tươi tác dụng lên các hộp xốp EPS trong quá trình đổ bê tông, làm chúng bị nổi lên hoặc dịch chuyển khỏi vị trí thiết kế. Phần lớn tình trạng này là do thi công không đúng kỹ thuật, như chưa cố định hộp xốp chặt, hoặc đổ bê tông quá nhanh, không đồng đều.

Hậu quả mất đồng đều chiều dày lớp bê tông trên hộp, giảm khả năng chịu lực cục bộ, ảnh hưởng thẩm mỹ và chất lượng tổng thể của sàn.

Cách khắc phục: Để khắc phục không xảy ra tình trạng này thì bạn cần kiểm soát kỹ chất lượng của cốp pha. Đảm bảo số lượng neo đúng tiêu chuẩn. Giám sát thi công chặt chẽ trong từng giai đoạn.

Sàn rỗ đáy

Bề mặt bê tông ở mặt dưới của sàn (phần đáy cốp pha) bị rỗ, xốp, không kín đặc, để lộ cốt liệu (đá, sỏi), thậm chí có hốc rỗng hoặc bọt khí lớn. Nguyên nhân là do đổ bê tông không đều, thiếu kiểm soát hướng chảy, khiến bê tông không lấp đầy khoảng trống dưới hộp xốp. Không đầm kỹ ở khu vực đáy sàn dẫn đến bê tông không chặt ở mặt dưới.

Khắc phục khi sàn bị rỗ đáy: Để khắc phục tránh cho công trình của bạn bị rỗ đáy thì khi thi công bạn cần giám sát kỹ đội kỹ thuật trong khi thi công. Hơn nữa bạn nên chọn độ sụt của bê tông khoảng 16 là phù hợp. Thiết kế và bố trí hộp xốp chuẩn để bê tông luân chuyển tốt.

Hiện tại, VRO Group sở hữu 05 chủng loại Sàn phẳng lõi xốp S-VRO đáp ứng các tiêu chí: loại công trình, bước nhịp, tải trọng, và các yêu cầu khác trong thiết kế và sử dụng.

(Click vào ảnh để xem video chi tiết)

Sàn xốp VRO được thiết kế dựa theo bản vẽ cụ thể của từng công trình. Từng loại công trình khác nhau sẽ ứng với từng công nghệ, kích thước hộp xốp là khác nhau do đó chi phí cũng sẽ khác. Dưới đây là bảng giá tham khảo về công nghệ sàn xốp VRO.

Sàn phẳng lõi xốp VRO có giá xây dựng riêng sàn không cột (bao gồm bê tông, thép và sản phẩm VRO) dự kiến như sau:

• Khẩu độ dưới 5m: 800.000 VND/m2 sàn
• Khẩu độ dưới 7m: 900.000 VND/m2 sàn
• Khẩu độ dưới 9m: 1.000.000 VND/m2 sàn
• Khẩu độ dưới 11m: 1.100.000 VND/m2 sàn
• Khẩu độ dưới 13m: 1.250.000 VND/m2 sàn
• Khẩu độ dưới 15m: 1.450.000 VND/m2 sàn

Phần khung lõi xốp sàn phẳng được sản xuất hoàn chỉnh tại nhà máy và vận chuyển đến chân công trình, hoặc VRO tổ chức sản xuất ngay tại khu vực dự án, lắp đặt trong quá trình thi công cốt thép sàn và đổ bê tông theo phương pháp truyền thống.

Quy trình thi công và cách thiết kế sàn xốp không dầm VRO cũng tương tự như thi công sàn dầm truyền thống. Dưới đây là 8 bước trong quy trình thi công sàn phẳng không dầm VRO:

• Bước 1: Lắp dựng coppa sàn
• Bước 2: Lắp đặt thép sàn lớp dưới
• Bước 3: Thi công lắp đặt tấm S-VRO
• Bước 4: Thi công lắp đặt thép sàn lớp trên
• Bước 5: Thi công chống nổi chống bềnh
• Bước 6: Thi công điện nước
• Bước 7: Thi công công tác đổ bê tông
• Bước 8: Bảo dưỡng bê tông

Công nghệ sàn phẳng lõi xốp VRO đã được:

• Viện Khoa học Công nghệ Xây dựng (IBST – Bộ Xây dựng) Thẩm tra, kiểm định và cấp giấy chứng nhận hợp quy về khả năng chịu lực, độ võng, độ bền lâu dài.
• Trung tâm kiểm định xây dựng (Sở Xây dựng Hà Nội) xác nhận sản phẩm đáp ứng yêu cầu kỹ thuật cho thi công công trình dân dụng và công nghiệp.
• Kết quả thí nghiệm mẫu tại phòng LAB được chỉ định, cho thấy: Cường độ chịu nén đạt ≥ 100% so với thiết kế. Độ võng và dao động nằm trong giới hạn cho phép theo TCVN và Eurocode.

VRO tự hào được tham gia hợp tác cũng như thi công sàn phẳng trong hàng trăm công trình lớn nhỏ, cùng hàng ngàn hộ gia đình, chủ đầu tư, chủ doanh nghiệp!

Ngoài ra, công nghệ Sàn phẳng S-VRO còn được ứng dụng trong rất nhiều chủng loại công trình khác như: Khách sạn, Nhà hàng, Tòa nhà văn phòng…
