Trong kết cấu bê tông cốt thép, thép mũ sàn là một bộ phận tuy nhỏ nhưng đóng vai trò rất quan trọng trong việc đảm bảo khả năng chịu lực và độ bền lâu dài của sàn. Việc bố trí thép mũ sàn đúng kỹ thuật giúp hạn chế nứt sàn, võng sàn và tăng tuổi thọ công trình.
1. Thép mũ sàn là gì?
Thép mũ sàn (còn gọi là thép mũ cột, thép tăng cường trên sàn) là thanh thép đặt phía trên lớp thép sàn, thường bố trí tại vị trí gối đỡ, như:
- Trên đầu cột
- Trên dầm
- Các khu vực chịu mô men âm lớn
Thép mũ sàn thường có hình dạng chữ U ngược hoặc chữ L, được đặt sát lớp bê tông bảo vệ phía trên của sàn.
Mục đích chính:
- Chịu mô men âm
- Chống nứt sàn tại gối
- Phân bố lại nội lực cho sàn
2. Vai trò của thép mũ sàn trong kết cấu
Thép mũ sàn đảm nhiệm nhiều chức năng quan trọng:
Chịu mô men âm
Tại các vị trí tiếp giáp giữa sàn và cột/dầm, bê tông phía trên chịu kéo. Thép mũ sàn sẽ:
- Chịu lực kéo thay cho bê tông
- Ngăn nứt gãy sàn tại gối
Giảm nứt và võng sàn
Nếu không bố trí thép mũ:
- Sàn dễ nứt chân chim quanh cột
- Dễ võng, lún cục bộ sau thời gian sử dụng
Tăng độ cứng và độ bền công trình
Thép mũ giúp:
- Phân tán ứng suất
- Tăng khả năng làm việc đồng thời giữa sàn – dầm – cột
3. Thép mũ sàn dùng cho những loại sàn nào?
Thép mũ sàn được sử dụng phổ biến trong:
- Sàn bê tông cốt thép toàn khối
- Sàn phẳng không dầm
- Sàn vượt nhịp lớn
- Công trình nhà cao tầng, nhà công nghiệp
Đặc biệt, sàn phẳng gần như bắt buộc phải có thép mũ sàn để chống chọc thủng và nứt tại cột.

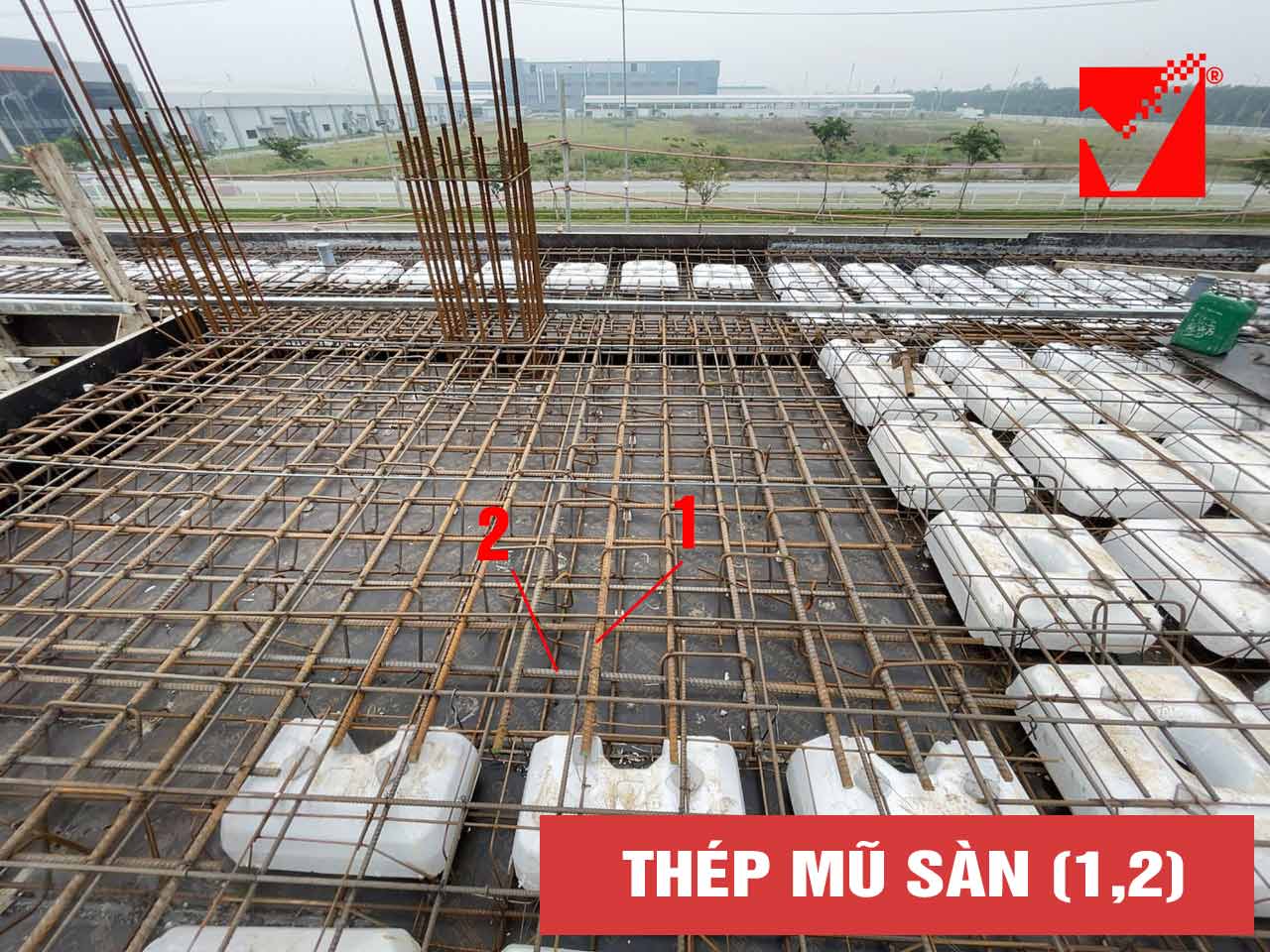

4. Cách bố trí thép mũ sàn chuẩn kỹ thuật
4.1. Vị trí bố trí thép mũ sàn
Thép mũ sàn thường được bố trí tại:

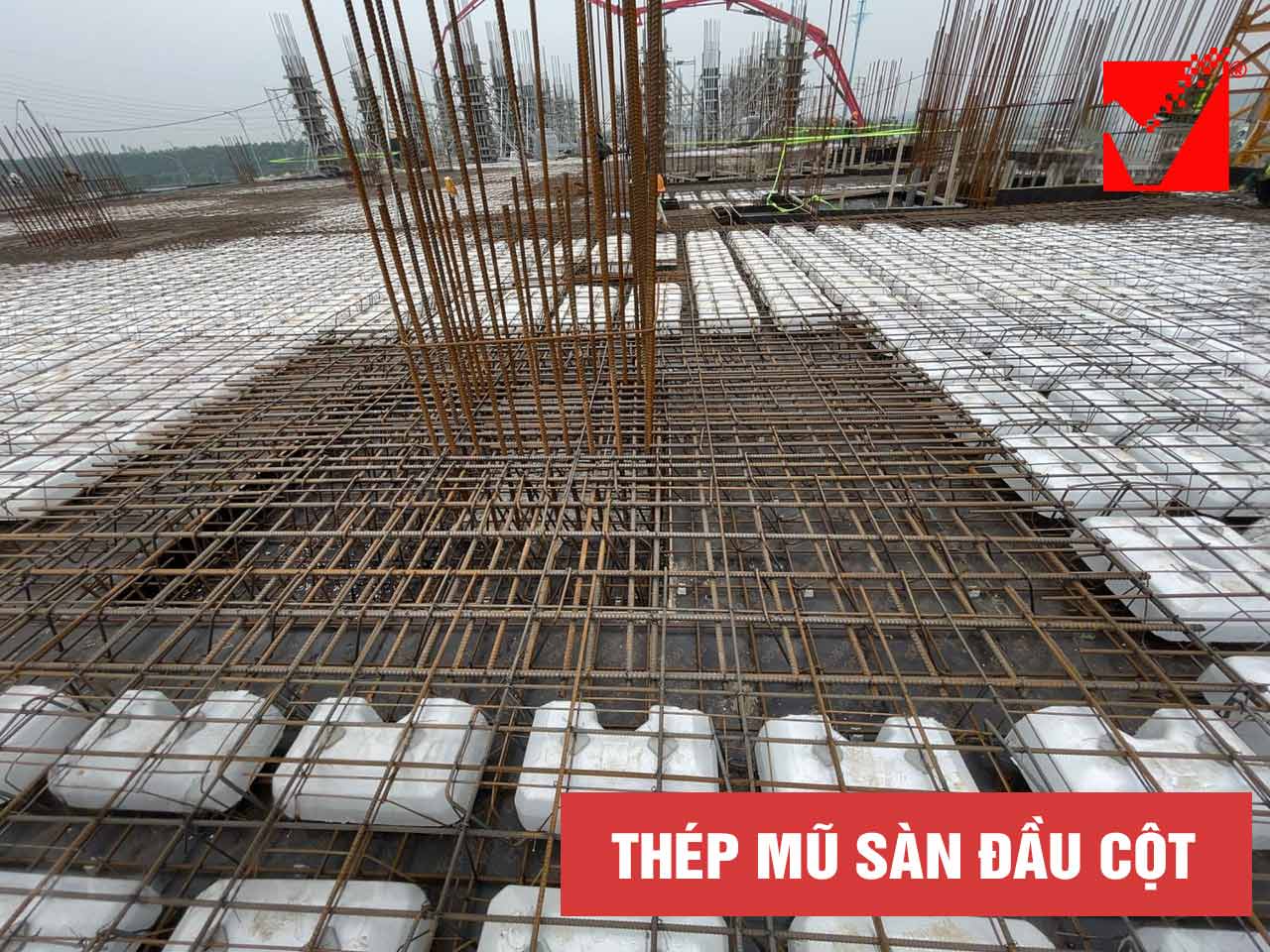

- Trên đầu cột
- Trên dầm (vuông góc và song song với dầm)
- Khu vực mô men âm lớn theo bản vẽ kết cấu
Lưu ý: Thép mũ luôn đặt phía trên lớp thép sàn trên, cách mặt bê tông một lớp bảo vệ theo tiêu chuẩn.
4.2. Hình dạng và cấu tạo thép mũ
Thông dụng nhất là:
- Thép mũ chữ U ngược

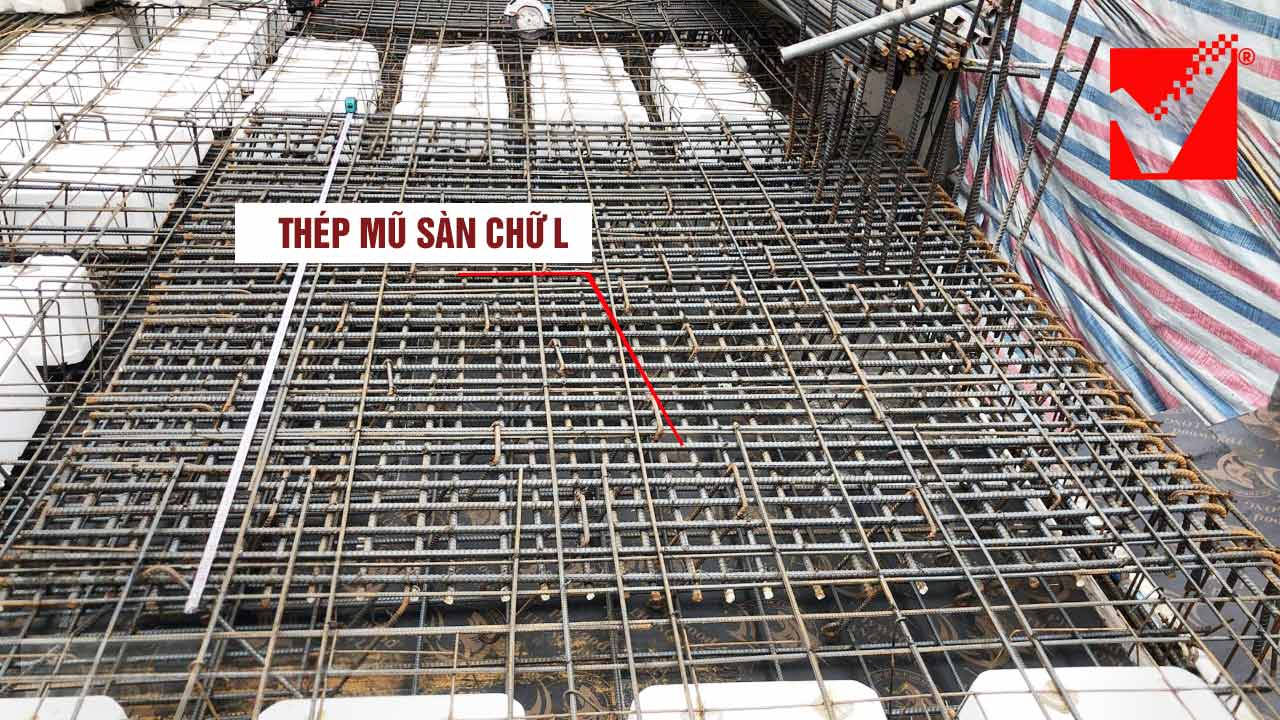

- Thép mũ chữ L
Hai đầu thép mũ phải:
- Bẻ móc hoặc neo đủ chiều dài
- Ăn sâu vào vùng sàn làm việc
4.3. Đường kính và số lượng thép mũ
Tùy vào thiết kế kết cấu, thường:
- Đường kính: Φ8 – Φ12
- Số lượng: 2 – 6 thanh cho mỗi vị trí cột
- Khoảng cách: theo bản vẽ hoặc tính toán nội lực
Tuyệt đối không tự ý giảm số lượng hoặc đường kính thép mũ.
4.4. Chiều dài neo thép mũ
Chiều dài neo tối thiểu:
- ≥ 30d – 40d (d là đường kính thép)
- Hoặc theo tiêu chuẩn thiết kế (TCVN / Eurocode)
Neo không đủ chiều dài sẽ:
- Làm thép không làm việc
- Gây nứt và phá hoại sàn
4.5. Cao độ đặt thép mũ
- Thép mũ đặt trên cùng
- Dưới lớp bê tông bảo vệ (15-25 mm)
- Không được chạm cốp pha
>> Tìm hiểu thêm: Thép sàn là gì? Nguyên tắc và cách bố trí CHUẨN
5. Những lỗi thường gặp khi bố trí thép mũ sàn
- Bỏ thép mũ vì “sàn nhỏ, không cần”
- Đặt thép mũ sai vị trí, không đúng gối
- Chiều dài neo không đủ
- Thép mũ nằm lẫn vào thép sàn dưới
- Cắt bớt thép mũ để tiết kiệm chi phí
Những lỗi này có thể gây:
- Nứt sàn nghiêm trọng
- Võng sàn
- Giảm tuổi thọ công trình
6. Một số lưu ý quan trọng khi thi công thép mũ sàn
- Luôn thi công đúng bản vẽ kết cấu
- Kiểm tra vị trí thép mũ trước khi đổ bê tông
- Dùng con kê để đảm bảo cao độ
- Không thay đổi chủng loại thép khi chưa có sự cho phép của kỹ sư thiết kế
7. Kết luận
Thép mũ sàn là chi tiết nhỏ nhưng có ý nghĩa lớn, đặc biệt trong các công trình sàn phẳng, nhà cao tầng và công trình chịu tải lớn. Việc bố trí thép mũ sàn đúng kỹ thuật giúp:
- Tăng khả năng chịu lực
- Hạn chế nứt, võng sàn
- Đảm bảo an toàn và tuổi thọ công trình
Đừng tiết kiệm sai chỗ – thép mũ sàn chính là “bảo hiểm” cho kết cấu sàn!
Hy vọng vọng với những thông tin trong bài viết về thép mũ sàn là gì cũng như cách bố trí thép mũ sàn chuẩn kỹ thuật, bạn đã có thêm kiến thức hữu ích.
