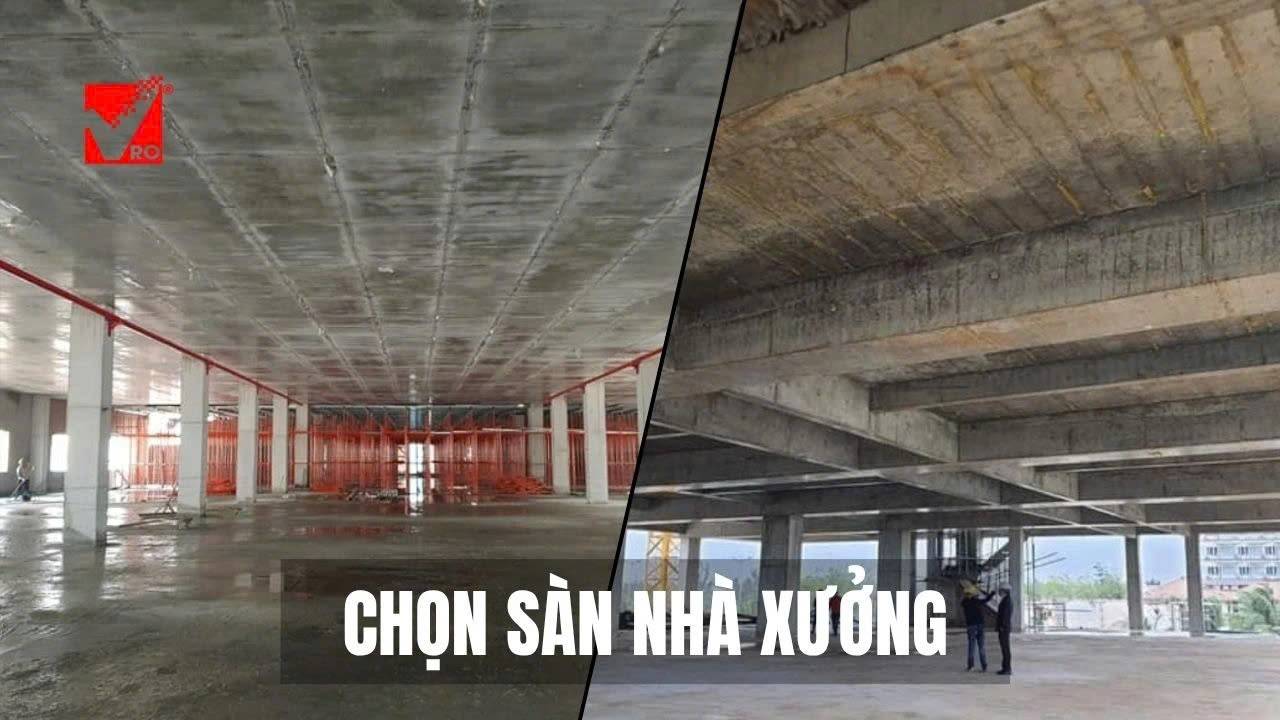

Nhà xưởng nên dùng sàn nào để vừa chịu tải tốt, vừa tối ưu kết cấu? Đây là câu hỏi quan trọng khi thiết kế nhà xưởng nhiều tầng. Không phải công trình nào cũng phù hợp với cùng một hệ sàn. Sàn dầm vẫn có nhiều ưu điểm trong các khu vực tải lớn. Sàn lõi rỗng lại có lợi thế về trọng lượng và không gian. Vì vậy, lựa chọn cần dựa trên công năng và yêu cầu thực tế. Bài viết phân tích từng phương án theo góc nhìn tổng thể. Nội dung cũng giới thiệu giải pháp sàn VRO phù hợp từng trường hợp.
Tóm tắt nhanh: Nhà xưởng nên dùng sàn nào?
Nhà xưởng nên dùng sàn nào cần xác định theo yêu cầu công trình. Trước hết, cần xác định công năng từng khu vực. Tiếp theo, cần xác định hoạt tải và tải trọng tập trung. Nhịp cột ảnh hưởng trực tiếp đến phương án kết cấu. Số tầng cũng quyết định nhiều yêu cầu thiết kế. Máy móc có thể tạo ra tải trọng đặc thù. Không gian dưới sàn cũng cần được tính toán. Hệ thống MEP cần có phương án bố trí phù hợp. Điều kiện thi công cũng ảnh hưởng đến lựa chọn. Cuối cùng, cần đánh giá tổng chi phí kết cấu.
Sàn dầm bê tông cốt thép là phương án quen thuộc. Hệ này có khả năng chịu tải tốt khi thiết kế phù hợp. Sàn dầm phù hợp với nhiều công trình công nghiệp. Tuy nhiên, dầm nổi có thể ảnh hưởng không gian. Hệ thống kỹ thuật cũng cần xử lý quanh dầm. Với nhịp lớn, cần lựa chọn giải pháp phù hợp.
Sàn lõi rỗng tạo ra hướng tiếp cận khác. Phần vật liệu ít hiệu quả được giảm bớt. Nhờ đó, trọng lượng bản thân sàn có thể giảm. Đây là lợi thế với công trình nhiều tầng. Giải pháp cũng hỗ trợ không gian bên dưới thông thoáng. MEP có thể thuận lợi hơn khi giảm dầm nổi. Tuy nhiên, thiết kế vẫn phải kiểm tra khả năng chịu lực.
Sàn dầm và sàn lõi rỗng không nên đánh giá tuyệt đối. Mỗi hệ kết cấu có phạm vi ứng dụng riêng. Một công trình có thể cần nhiều giải pháp kết cấu. Phân vùng phù hợp có thể nâng cao hiệu quả. Khu vực tải lớn cần giải pháp kết cấu phù hợp. Khu vực nhịp lớn có thể ưu tiên sàn lõi rỗng. Không gian cần thông thoáng cũng cần được xem xét.
Trong phạm vi phù hợp, sàn phẳng lõi rỗng VRO đáng nghiên cứu. Giải pháp hướng đến hệ sàn có kết cấu chịu lực chìm. Tuy nhiên, lựa chọn cuối cùng cần dựa trên hồ sơ thiết kế. Không nên chọn sàn chỉ dựa vào đơn giá mỗi mét vuông.
Nhà xưởng nên dùng sàn nào? Những tiêu chí cần xác định trước
Câu hỏi nhà xưởng nên dùng sàn nào cần bắt đầu từ công năng. Mỗi nhà xưởng có yêu cầu sử dụng khác nhau. Nhà máy sản xuất có thể có máy móc và tải trọng lớn. Kho nhiều tầng có thể cần khả năng chịu tải đáng kể. Một số khu vực lại cần nhịp lớn và không gian rộng. Vì vậy, không thể chọn sàn chỉ dựa trên tên công trình.
Xác định công năng từng khu vự
Trước tiên, cần phân chia công năng trong nhà xưởng. Khu sản xuất có thể khác khu kho hàng. Khu kỹ thuật cũng có yêu cầu khác khu văn phòng. Mỗi khu vực cần được xác định tải trọng riêng. Đây là cơ sở đầu tiên để lựa chọn kết cấu sàn.
Xác định hoạt tải và tải trọng tập trung
Hoạt tải ảnh hưởng trực tiếp đến thiết kế sàn nhà xưởng. Máy móc có thể tạo ra tải trọng tập trung đáng kể. Khu vực đặt thiết bị cần được kiểm tra riêng. Không nên lấy một giá trị tải trọng cho toàn bộ công trình. Thiết kế cần phản ánh đúng điều kiện sử dụng thực tế.
Xác định nhịp và lưới cột
Nhịp cột quyết định cách tổ chức hệ sàn. Nhịp lớn thường đặt ra yêu cầu kết cấu cao hơn. Khoảng cách cột cũng ảnh hưởng không gian sản xuất. Với nhịp phù hợp, sàn lõi rỗng có thể có lợi thế. Tuy nhiên, mọi trường hợp vẫn cần tính toán cụ thể.
Xác định số tầng và chiều cao công trình
Nhà xưởng nhiều tầng chịu tác động của trọng lượng kết cấu. Trọng lượng sàn tăng sẽ ảnh hưởng các cấu kiện phía dưới. Điều này có thể liên quan đến cột và móng. Vì vậy, giảm tải trọng bản thân có thể mang lại giá trị. Giá trị thực tế cần được đánh giá trên toàn hệ kết cấu.
Xác định yêu cầu không gian sử dụng
Không gian dưới sàn ảnh hưởng trực tiếp đến vận hành. Dầm nổi có thể làm giảm chiều cao thông thủy. Điều này cũng ảnh hưởng bố trí đường ống và thiết bị. Với nhà xưởng cần không gian lớn, yếu tố này rất quan trọng. Hệ sàn có kết cấu chịu lực chìm có thể tạo lợi thế.
Xác định yêu cầu hệ thống MEP
Nhà xưởng thường có hệ thống kỹ thuật tương đối phức tạp. Bao gồm điện, nước, thông gió và các đường ống kỹ thuật. Vị trí dầm có thể ảnh hưởng cách bố trí hệ thống. Vì vậy, kết cấu và MEP cần được xem xét đồng thời.
Đánh giá khả năng thi công
Một phương án tốt cần phù hợp điều kiện thi công thực tế. Nhân lực, thiết bị và trình độ thi công đều cần xem xét. Hệ sàn mới cũng cần quy trình kiểm soát kỹ thuật rõ ràng. Không nên chỉ nhìn vào lợi ích lý thuyết của kết cấu.
Đánh giá tổng chi phí công trình
Chi phí sàn không nên tính riêng theo mét vuông. Cần xem xét cả cột, móng và các cấu kiện liên quan. Chi phí vận chuyển và thi công cũng cần được tính. MEP, hoàn thiện và thời gian thi công cũng có ảnh hưởng. Vì vậy, phương án tối ưu phải được đánh giá tổng thể.
Từ những tiêu chí trên, câu trả lời sẽ rõ ràng hơn. Sàn dầm phù hợp những khu vực có yêu cầu riêng. Sàn lõi rỗng phù hợp những bài toán cần giảm tải. Phương án kết hợp cũng có thể được nghiên cứu khi cần thiết. Quan trọng nhất vẫn là chọn đúng hệ cho đúng nhu cầu.
Phương án 1: Sàn dầm bê tông cốt thép truyền thống
Khi tìm hiểu nhà xưởng nên dùng sàn nào, sàn dầm thường được xem xét đầu tiên. Đây là hệ kết cấu quen thuộc trong xây dựng bê tông cốt thép. Hệ sàn này đã được áp dụng rộng rãi trong nhiều loại công trình. Nhà xưởng cũng là một nhóm công trình có thể sử dụng sàn dầm. Tuy nhiên, hiệu quả phụ thuộc vào tải trọng và nhịp thực tế.
Sàn dầm là gì?
Sàn dầm gồm bản sàn kết hợp với hệ thống dầm. Bản sàn truyền tải trọng xuống các dầm đỡ. Dầm tiếp tục truyền lực xuống cột hoặc tường chịu lực. Các cấu kiện cùng làm việc trong một hệ kết cấu thống nhất. Với sàn bê tông cốt thép toàn khối, các cấu kiện được liên kết chặt chẽ.
Trong hệ truyền thống, dầm có thể gồm dầm chính và dầm phụ. Dầm chính thường nhận tải từ các dầm phụ. Dầm phụ tiếp nhận tải từ bản sàn phía trên. Toàn bộ tải trọng sau đó được truyền xuống hệ cột. Cuối cùng, tải trọng được truyền tiếp xuống móng và nền đất.
Cách tổ chức này tạo ra đường truyền lực tương đối rõ ràng. Đây cũng là lý do sàn dầm rất quen thuộc với kỹ sư. Các phương pháp tính toán kết cấu đã được phát triển từ lâu. Nhiều nhà thầu cũng có kinh nghiệm thi công hệ này.
Tùy mặt bằng, sàn có thể làm việc một phương. Sàn cũng có thể làm việc theo hai phương. Việc xác định phương làm việc phụ thuộc hình dạng ô sàn. Tỷ lệ cạnh và điều kiện liên kết cũng cần được xem xét. Giá trị tải trọng cũng ảnh hưởng đến quá trình thiết kế.
Tài liệu giảng dạy của Đại học Xây dựng Hà Nội trình bày hệ sàn sườn. Hệ này gồm bản sàn và hệ dầm liên kết. Bản truyền lực vào dầm theo sơ đồ tính toán. Dầm tiếp tục truyền lực về các gối đỡ.
Nguyên lý chịu lực của sàn dầm
Nguyên lý cơ bản của sàn dầm khá dễ hình dung. Tải trọng tác dụng trước hết lên mặt sàn. Bản sàn chịu uốn dưới tác dụng của tải trọng. Lực sau đó được truyền vào hệ dầm. Dầm tiếp nhận tải và truyền về các cột.
Trong quá trình làm việc, bê tông và cốt thép phối hợp. Bê tông đảm nhiệm phần lớn khả năng chịu nén. Cốt thép đảm nhiệm vai trò quan trọng khi chịu kéo. Hai vật liệu cùng tạo thành cấu kiện bê tông cốt thép.
Thiết kế không chỉ kiểm tra khả năng chịu lực. Độ võng và biến dạng cũng cần được kiểm soát. Vết nứt cũng là vấn đề cần được xem xét. Điều kiện sử dụng lâu dài cũng cần được đảm bảo.
Với nhà xưởng, việc kiểm tra càng cần thận trọng. Hoạt tải có thể lớn hơn công trình dân dụng thông thường. Máy móc cũng có thể tạo tải trọng tập trung. Một số thiết bị còn tạo ra tác động động. Vì vậy, tải trọng cần được xác định đúng ngay từ đầu.
Các tài liệu thiết kế sàn công nghiệp cũng xét nhiều thành phần tải. Trọng lượng bản thân sàn là một thành phần quan trọng. Tải hoàn thiện và hoạt tải cũng cần được tính. Tải trọng thực tế phải phù hợp công năng sử dụng.
Ưu điểm của sàn dầm nhà xưởng
Ưu điểm đầu tiên là tính quen thuộc trong thiết kế. Nhiều kỹ sư đã có kinh nghiệm với hệ kết cấu này. Nhà thầu cũng dễ tiếp cận quy trình thi công. Nhân công có thể sử dụng các phương pháp truyền thống.
Ưu điểm tiếp theo là khả năng chịu tải tốt. Khi được thiết kế phù hợp, sàn dầm đáp ứng nhiều yêu cầu. Hệ dầm cũng giúp phân phối tải về các cột. Những khu vực có tải trọng lớn có thể được xử lý riêng.
Đây là lợi thế với một số nhà xưởng đặc thù. Khu vực đặt máy móc nặng cần được tính toán cụ thể. Khu vực chịu tải tập trung cũng cần cấu tạo phù hợp. Không nên đánh giá khả năng chịu tải chỉ bằng tên hệ sàn.
Sàn dầm cũng có khả năng thích ứng với nhiều mặt bằng. Lưới cột có thể được tổ chức theo yêu cầu công trình. Dầm chính và dầm phụ có thể bố trí theo nhiều phương. Nhờ đó, hệ sàn phù hợp nhiều dạng không gian.
Một ưu điểm khác là hệ thống tiêu chuẩn khá phổ biến. Kỹ sư có thể sử dụng các quy trình tính toán quen thuộc. Hồ sơ thiết kế cũng dễ được kiểm tra theo quy định. Điều này giúp giảm khó khăn khi triển khai dự án.
Với những công trình cần giải pháp quen thuộc, sàn dầm vẫn đáng cân nhắc. Đặc biệt khi tải trọng và mặt bằng phù hợp với hệ dầm. Không có lý do để loại bỏ sàn dầm chỉ vì có công nghệ mới.
Hạn chế của sàn dầm nhà xưởng

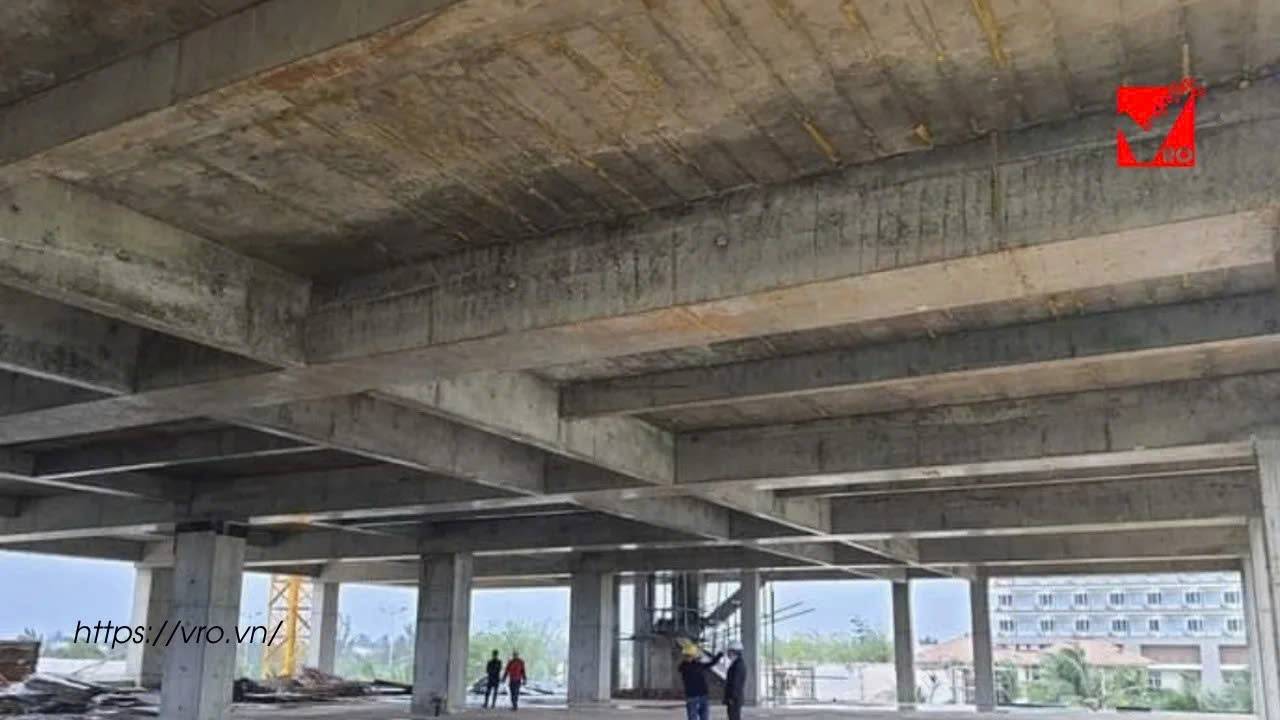

Bên cạnh ưu điểm, sàn dầm cũng có những hạn chế. Hạn chế dễ nhận thấy nhất là dầm nổi phía dưới sàn. Dầm làm tăng chiều cao kết cấu của tầng. Điều này có thể ảnh hưởng đến chiều cao thông thủy.
Trong nhà xưởng nhiều tầng, yếu tố này càng đáng chú ý. Chiều cao tầng có thể ảnh hưởng tổng chiều cao công trình. Hệ thống kỹ thuật cũng phải bố trí quanh dầm. Điều này có thể làm giảm sự linh hoạt khi thiết kế MEP.
Dầm nổi cũng làm mặt dưới sàn không phẳng hoàn toàn. Các đường ống kỹ thuật phải đi qua hoặc vòng tránh dầm. Một số trường hợp cần thêm giải pháp trần hoặc hộp kỹ thuật. Những yếu tố này có thể làm tăng chi phí hoàn thiện.
Tài liệu về sàn bê tông cốt thép toàn khối cũng chỉ rõ hạn chế này. Hệ dầm có thể làm mặt dưới sàn không phẳng. Khi cần mặt trần phẳng, có thể phải dùng thêm trần treo.
Một hạn chế khác là trọng lượng bản thân. Hệ dầm bổ sung thêm khối lượng bê tông. Khối lượng này trở thành tải trọng thường xuyên của công trình. Khi số tầng tăng, ảnh hưởng tổng thể cũng tăng theo.
Trọng lượng lớn hơn có thể tác động đến hệ cột. Tải trọng truyền xuống móng cũng có thể tăng. Vì vậy, cần đánh giá toàn bộ hệ kết cấu. Không nên chỉ so sánh riêng khả năng chịu tải sàn.
Với nhịp lớn, dầm cũng đặt ra bài toán riêng. Kích thước dầm có thể tăng khi nhịp tăng. Điều này tiếp tục ảnh hưởng chiều cao tầng. Vì vậy, cần cân đối giữa nhịp, tải trọng và chiều cao kết cấu.
Khi nào nên dùng sàn dầm?
Sàn dầm phù hợp khi công trình có lưới cột hợp lý. Công trình cũng cần xem xét tải trọng và nhịp thực tế. Những khu vực chịu tải tập trung cần được tính riêng. Kết cấu dầm có thể tạo thuận lợi trong một số trường hợp.
Sàn dầm cũng phù hợp với công trình có yêu cầu quen thuộc. Đội ngũ thiết kế và thi công dễ kiểm soát quy trình. Vật liệu và phương pháp thi công cũng tương đối phổ biến.
Trong nhà xưởng, có thể ưu tiên sàn dầm tại khu vực tải lớn. Tuy nhiên, đây không phải nguyên tắc áp dụng cho mọi công trình. Mỗi khu vực vẫn cần được kỹ sư kết cấu kiểm tra.
Một nhà xưởng nhiều tầng có thể có nhiều vùng công năng. Không nhất thiết toàn bộ mặt bằng phải dùng một hệ sàn. Khu vực máy móc có thể có yêu cầu khác khu vực kho. Khu vực văn phòng cũng có điều kiện sử dụng khác.
Do đó, câu hỏi nhà xưởng nên dùng sàn nào cần được phân tích theo vùng. Sàn dầm có thể là lựa chọn tốt tại một số khu vực. Nhưng sàn dầm chưa chắc tối ưu cho toàn bộ công trình.
Đây chính là điểm cần lưu ý khi so sánh các giải pháp. Một hệ sàn tốt phải đáp ứng cả kết cấu và công năng. Đồng thời, hệ sàn cần phù hợp điều kiện thi công. Hiệu quả kinh tế cũng phải được đánh giá trên toàn công trình.
Sàn dầm có phải luôn là phương án tối ưu?
Câu trả lời là không.
Sàn dầm có nhiều ưu điểm đã được kiểm chứng. Tuy nhiên, mọi phương án đều có giới hạn nhất định. Khi nhịp tăng, kích thước dầm có thể trở thành vấn đề. Khi cần không gian phẳng, dầm nổi cũng gây bất tiện.
Khi công trình có nhiều tầng, trọng lượng bản thân càng đáng chú ý. Khi MEP phức tạp, việc bố trí dưới sàn cũng cần tính toán. Khi cần không gian lớn, chiều cao dầm trở thành yếu tố quan trọng.
Vì vậy, sàn dầm nên được đánh giá trong tổng thể. Không nên chọn chỉ vì đây là giải pháp quen thuộc. Cũng không nên loại bỏ chỉ vì xuất hiện giải pháp mới.
Điều quan trọng là xác định đúng bài toán kết cấu. Từ đó, kỹ sư mới có thể lựa chọn hệ sàn phù hợp. Trong một số công trình, giải pháp khác có thể hiệu quả hơn.
Đây cũng là lý do sàn lõi rỗng ngày càng được quan tâm. Giải pháp này tiếp cận bài toán theo hướng giảm tải trọng. Đồng thời, hệ kết cấu có thể tổ chức theo chiều dày sàn.
Ở phần tiếp theo, bài viết sẽ phân tích sàn lõi rỗng VRO. Nội dung sẽ tập trung vào nguyên lý giảm trọng lượng. Bài viết cũng phân tích khả năng vượt nhịp và bố trí MEP. Đặc biệt, phần kết cấu chịu lực chìm sẽ được giải thích rõ.

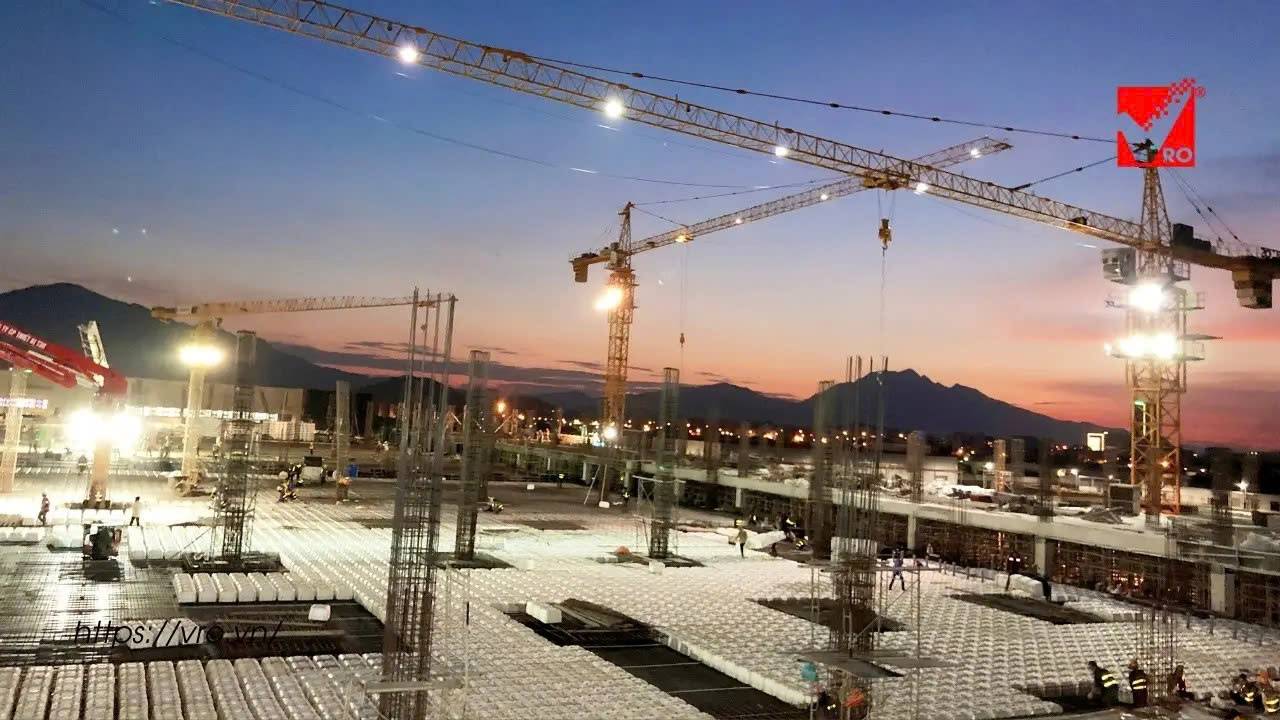

Phương án 2: Sàn phẳng lõi rỗng VRO với kết cấu chịu lực chìm
Sau khi phân tích sàn dầm, cần xem xét sàn lõi rỗng. Đây là hướng tiếp cận khác trong tổ chức kết cấu sàn. Mục tiêu chính là giảm phần vật liệu không cần thiết. Qua đó, hệ sàn có thể giảm trọng lượng bản thân. Đây là yếu tố đáng chú ý với nhà xưởng nhiều tầng.

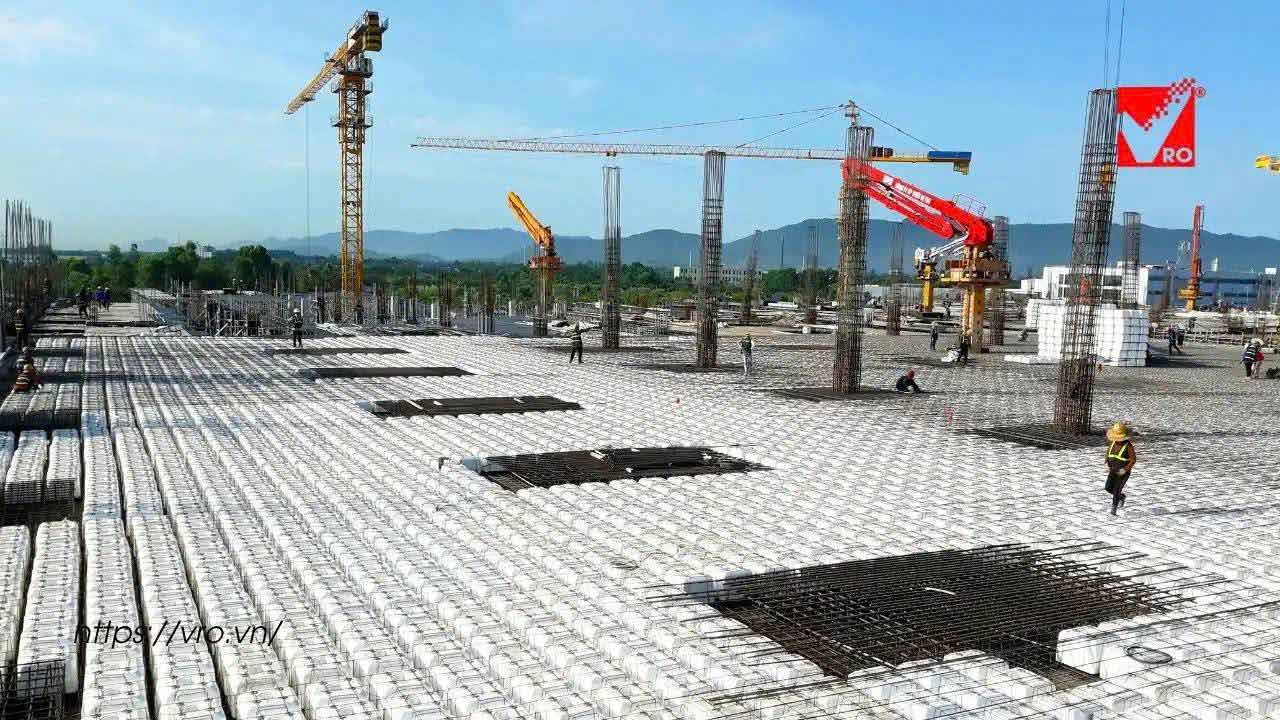

Sàn phẳng lõi rỗng VRO được tổ chức theo nguyên lý này. Hệ sàn vẫn sử dụng bê tông và cốt thép chịu lực. Phần lõi rỗng được bố trí trong vùng thích hợp. Lõi này giúp giảm lượng bê tông không cần thiết. Tuy nhiên, lõi rỗng không thay thế hệ chịu lực.
Điểm quan trọng nằm ở cách tổ chức toàn bộ hệ sàn. Kết cấu chịu lực được bố trí trong chiều dày sàn. Dầm chìm có thể được hình thành trong hệ sàn. Một số vị trí có thể bố trí vùng nấm chịu lực. Nhờ đó, mặt dưới sàn có thể phẳng và thông thoáng hơn.
Sàn phẳng lõi rỗng là gì?

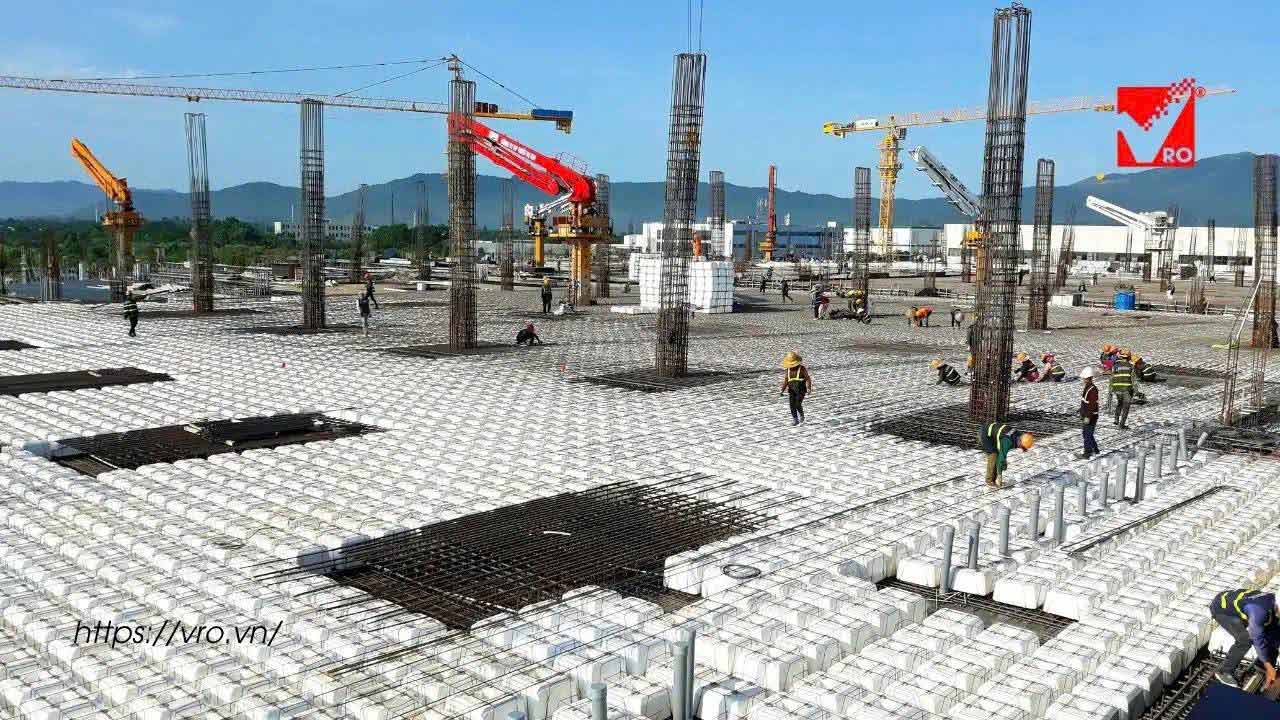

Sàn phẳng lõi rỗng là hệ sàn có phần rỗng bên trong. Phần rỗng được bố trí theo cấu tạo và tính toán thiết kế. Mục tiêu là giảm vật liệu tại vùng ít hiệu quả. Phần bê tông và cốt thép còn lại tiếp tục chịu lực.
Nguyên lý này khác với việc giảm vật liệu tùy tiện. Mọi vị trí lõi rỗng đều phải được xác định trước. Kích thước lõi cũng cần phù hợp chiều dày sàn. Khoảng cách giữa các lõi cần đáp ứng yêu cầu cấu tạo.

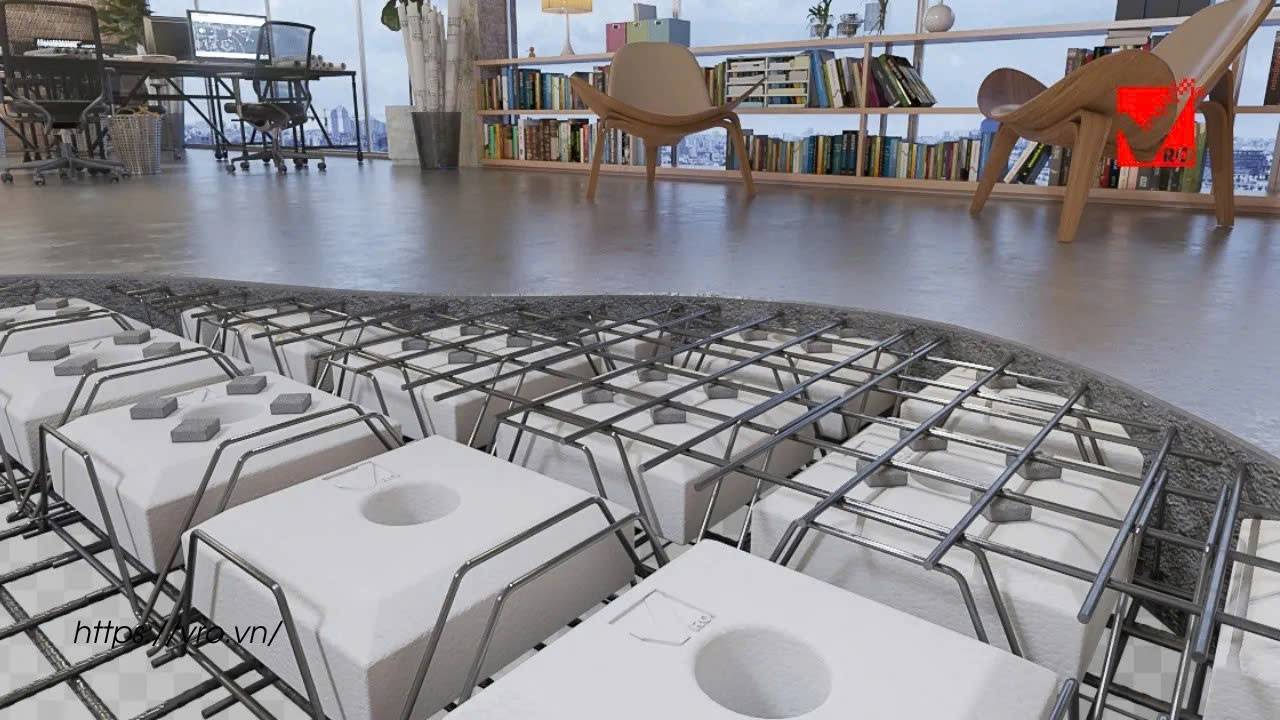

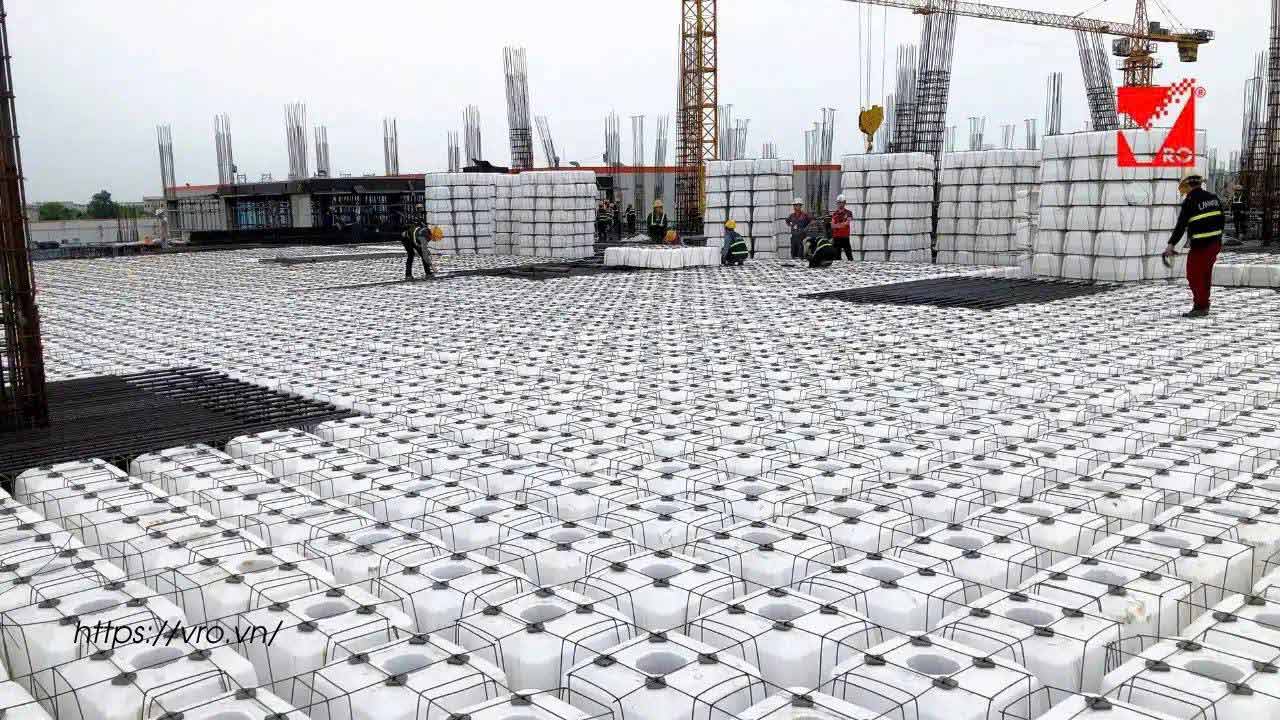

Trong giải pháp sàn lõi xốp, lõi có thể sử dụng vật liệu nhẹ. Lõi xốp đóng vai trò tạo khoảng rỗng trong hệ sàn. Bê tông bao quanh vẫn tạo thành hệ chịu lực. Cốt thép được bố trí theo yêu cầu thiết kế.
Vì vậy, cần phân biệt lõi rỗng và kết cấu chịu lực. Lõi rỗng không phải bộ phận thay thế bê tông chịu lực. Nó chủ yếu hỗ trợ giảm phần vật liệu không cần thiết.
Cách tiếp cận này đặc biệt đáng chú ý với sàn có chiều dày lớn. Khi sàn dày, lượng bê tông có thể tăng đáng kể. Phần bê tông không đóng góp hiệu quả có thể được giảm. Điều này giúp hướng đến hệ sàn nhẹ hơn.
Nguyên lý giảm trọng lượng của sàn lõi rỗng
Trọng lượng bản thân là tải trọng thường xuyên của công trình. Sàn càng nặng, tải truyền xuống cột càng lớn. Tải tiếp tục truyền xuống móng và nền đất. Vì vậy, trọng lượng sàn ảnh hưởng toàn bộ hệ kết cấu.
Sàn lõi rỗng giải quyết một phần bài toán này. Các khoảng rỗng được bố trí bên trong chiều dày sàn. Những khoảng này làm giảm lượng bê tông sử dụng. Trọng lượng bản thân hệ sàn theo đó có thể giảm.
Mức giảm thực tế phụ thuộc nhiều yếu tố thiết kế. Chiều dày sàn là một yếu tố quan trọng. Kích thước và mật độ lõi cũng ảnh hưởng kết quả. Nhịp, tải trọng và cấu tạo cốt thép cũng cần xem xét.
Không nên hiểu rằng cứ tạo nhiều khoảng rỗng là tốt. Lõi rỗng phải nằm đúng vị trí được phép. Những vùng chịu lực quan trọng cần được xử lý riêng. Khu vực quanh cột cũng thường có yêu cầu đặc biệt.
Do đó, giảm trọng lượng phải đi cùng kiểm soát khả năng chịu lực. Đây là nguyên tắc quan trọng khi thiết kế sàn lõi rỗng.

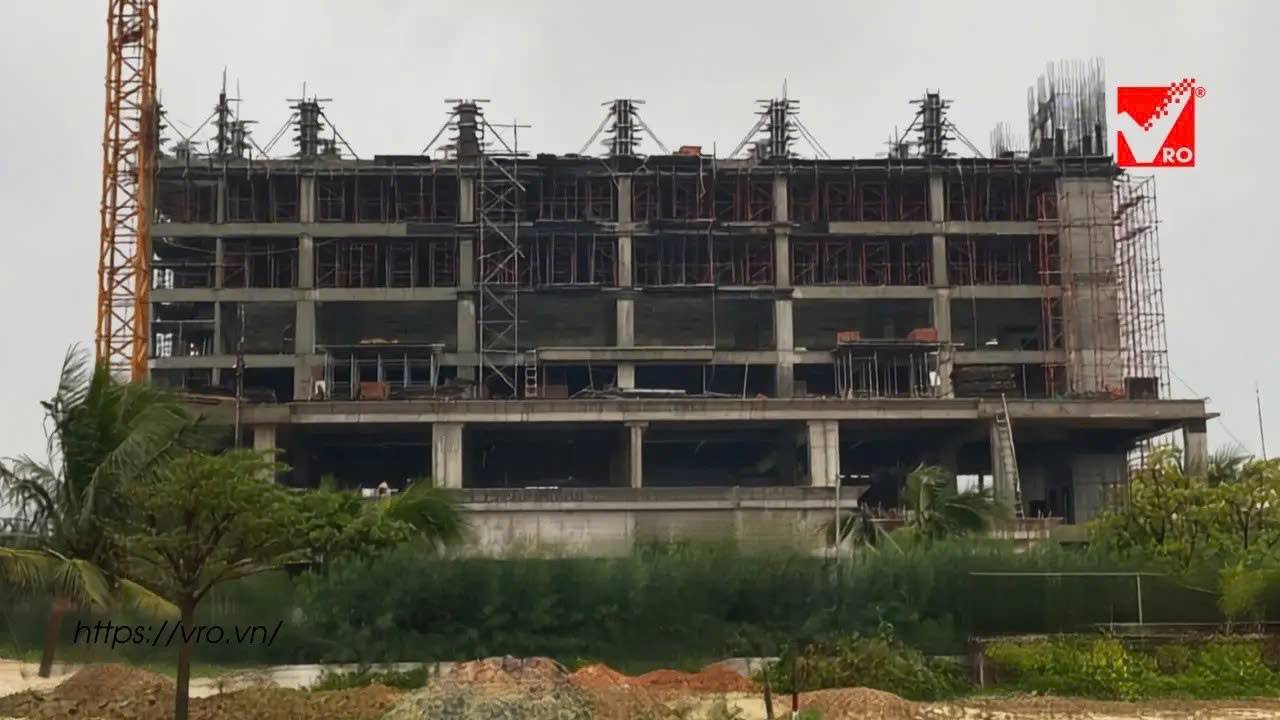

Vì sao giảm tải trọng có ý nghĩa với nhà xưởng nhiều tầng?
Nhà xưởng nhiều tầng có tổng tải trọng kết cấu đáng kể. Trọng lượng sàn xuất hiện ở từng tầng. Vì vậy, hiệu quả giảm tải có thể tích lũy theo chiều cao. Tải trọng truyền xuống các tầng dưới cũng được ảnh hưởng.
Khi tải trọng sàn giảm, cột có thể được xem xét tối ưu. Móng cũng có thể được đánh giá lại theo tải trọng. Tuy nhiên, mức tiết kiệm phải dựa trên tính toán cụ thể.
Không nên mặc định giảm sàn sẽ giảm toàn bộ chi phí. Cần tính cả chi phí vật liệu và thi công. Cũng cần tính ảnh hưởng đến cột và móng. Đây là lý do cần đánh giá tổng thể công trình.
Với nhà xưởng nhiều tầng, lợi ích còn liên quan không gian. Giảm chiều cao kết cấu có thể hỗ trợ tổ chức tầng. Chiều cao công trình cũng có thể được kiểm soát tốt hơn. Tuy nhiên, mọi thay đổi phải tuân thủ yêu cầu thiết kế.
Sàn lõi rỗng có phù hợp nhà xưởng không?
Câu trả lời phụ thuộc vào từng công trình cụ thể.
Nhà xưởng thường có yêu cầu tải trọng khác nhau. Một số khu vực cần chịu tải lớn và tập trung. Một số khu vực lại cần nhịp rộng và thông thoáng. Một số khu vực cần bố trí nhiều hệ thống kỹ thuật.
Sàn lõi rỗng có thể phù hợp với những bài toán như vậy. Đặc biệt, hệ này có lợi thế khi cần giảm trọng lượng. Không gian dưới sàn cũng có thể được tổ chức linh hoạt hơn.
Tuy nhiên, nhà xưởng không phải lúc nào cũng phù hợp. Khu vực đặt máy móc nặng cần kiểm tra riêng. Tải trọng tập trung cần được mô hình hóa phù hợp. Các vùng quanh cột cũng cần kiểm tra kỹ.
Vì vậy, không nên kết luận theo tên công trình. Cần bắt đầu từ tải trọng và yêu cầu sử dụng. Sau đó mới xác định hệ sàn phù hợp.
Khả năng vượt nhịp của sàn lõi rỗng
Nhịp sàn là một tiêu chí quan trọng khi chọn kết cấu. Nhịp càng lớn, yêu cầu kiểm soát biến dạng càng cao. Kích thước cấu kiện cũng có thể phải tăng theo.
Sàn lõi rỗng tạo điều kiện giảm trọng lượng bản thân. Điều này có ý nghĩa khi thiết kế các ô sàn lớn. Trọng lượng bản thân thấp hơn giúp giảm tải tác dụng. Tuy nhiên, khả năng vượt nhịp vẫn phụ thuộc thiết kế.
Không thể chỉ dựa vào loại lõi để xác định nhịp. Cần xét chiều dày sàn và vật liệu sử dụng. Cần xét tải trọng và điều kiện liên kết. Cần kiểm tra cả độ võng và khả năng chịu lực.
Với nhà xưởng có nhịp lớn, đây là một lợi thế đáng nghiên cứu. Tuy nhiên, con số nhịp cụ thể phải lấy từ thiết kế. Không nên dùng một giá trị cố định cho mọi công trình.

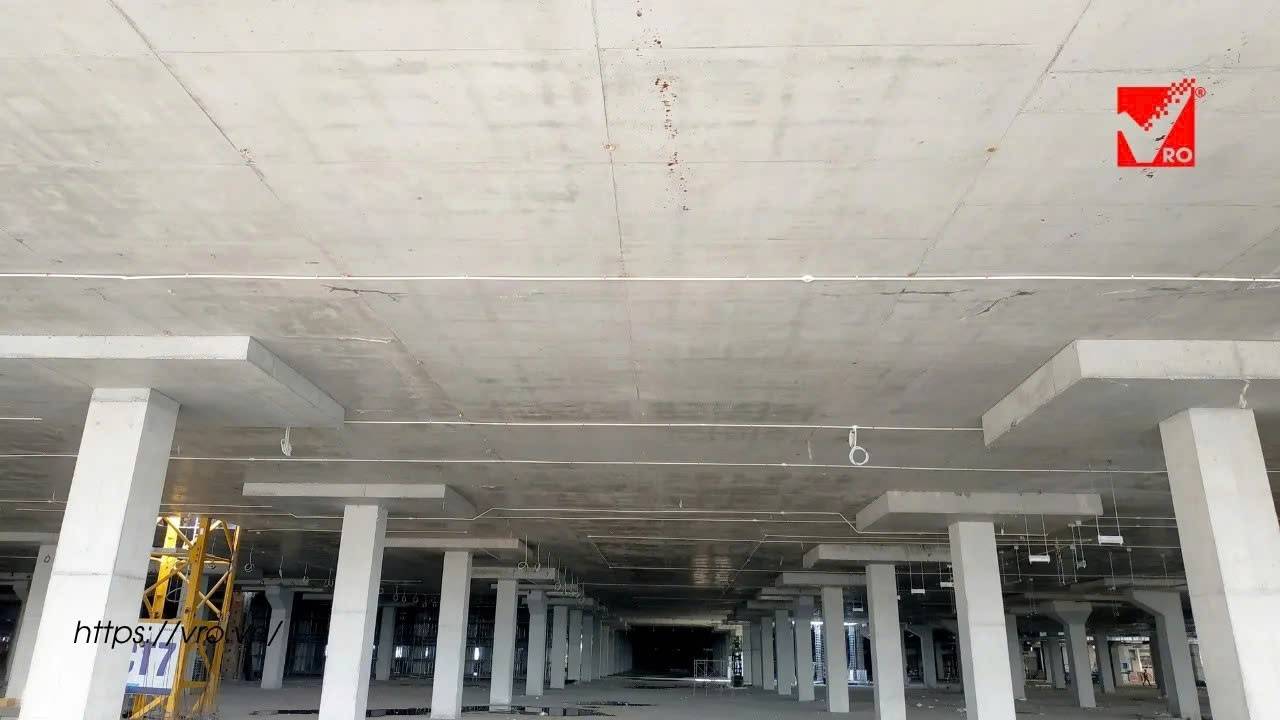

Không gian dưới sàn được cải thiện như thế nào?
Một hạn chế của sàn dầm là dầm nổi phía dưới. Dầm có thể làm giảm chiều cao thông thủy. Dầm cũng chia nhỏ không gian phía dưới sàn.

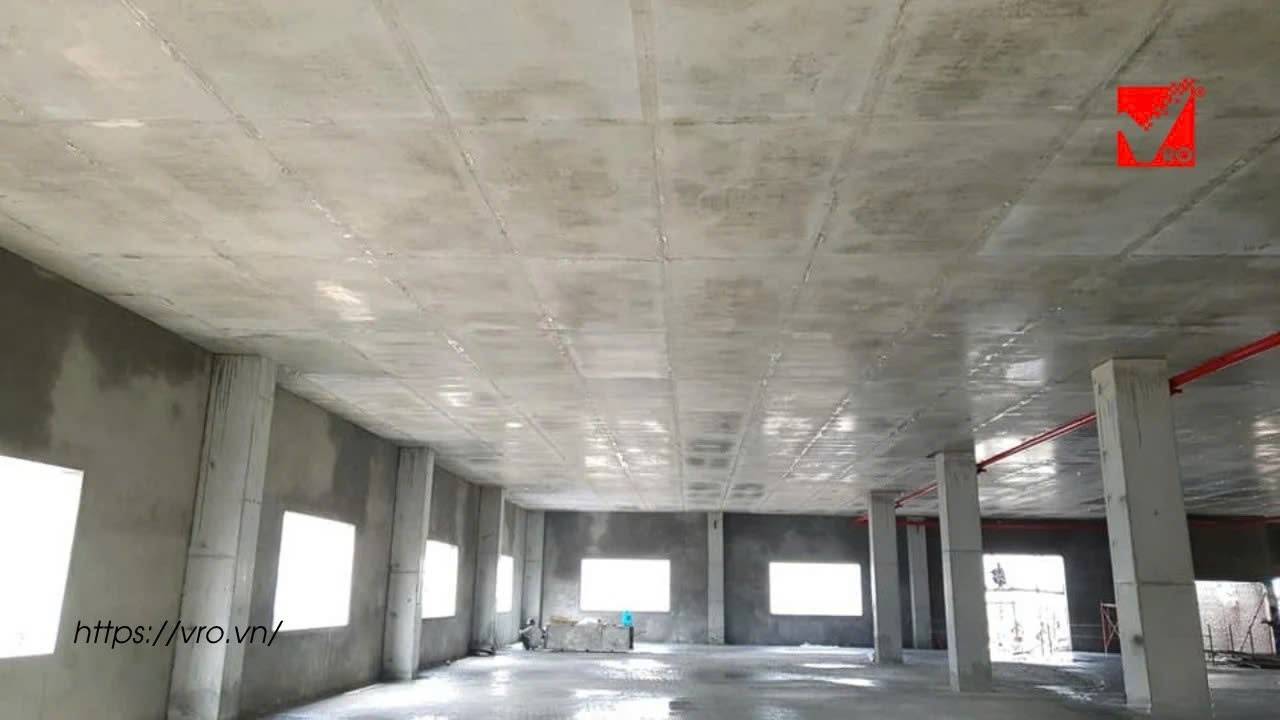

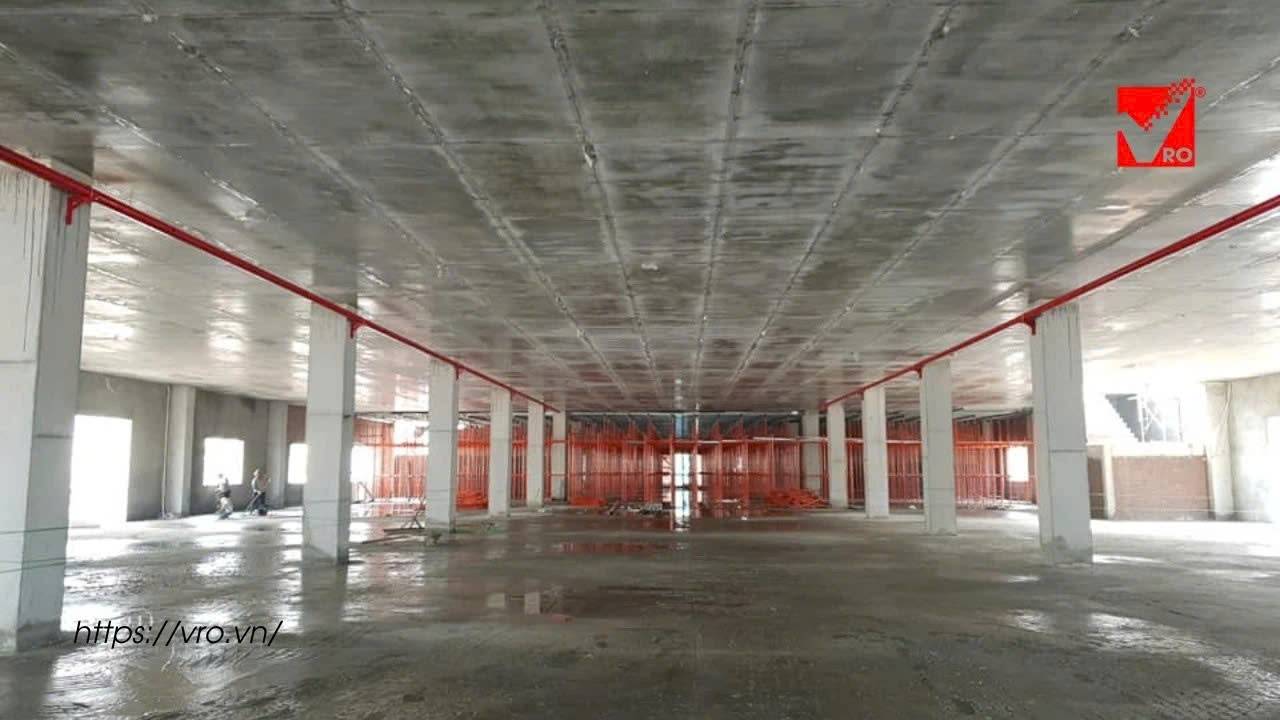

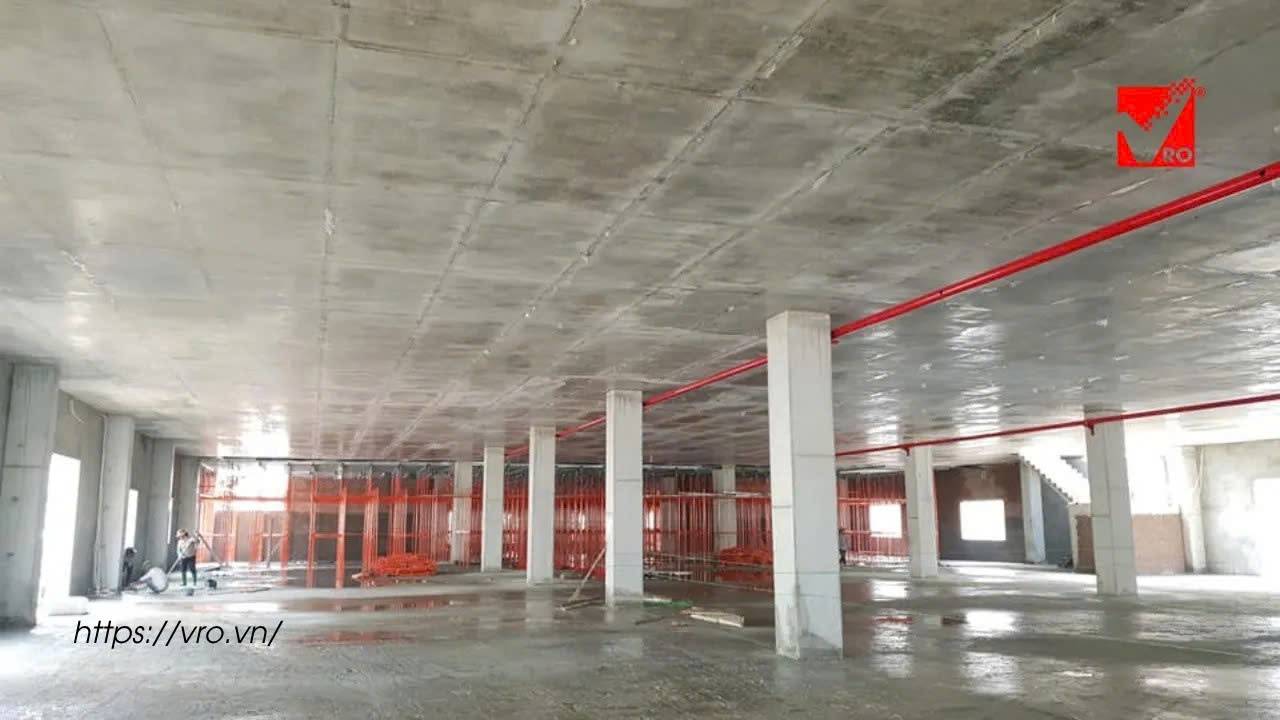

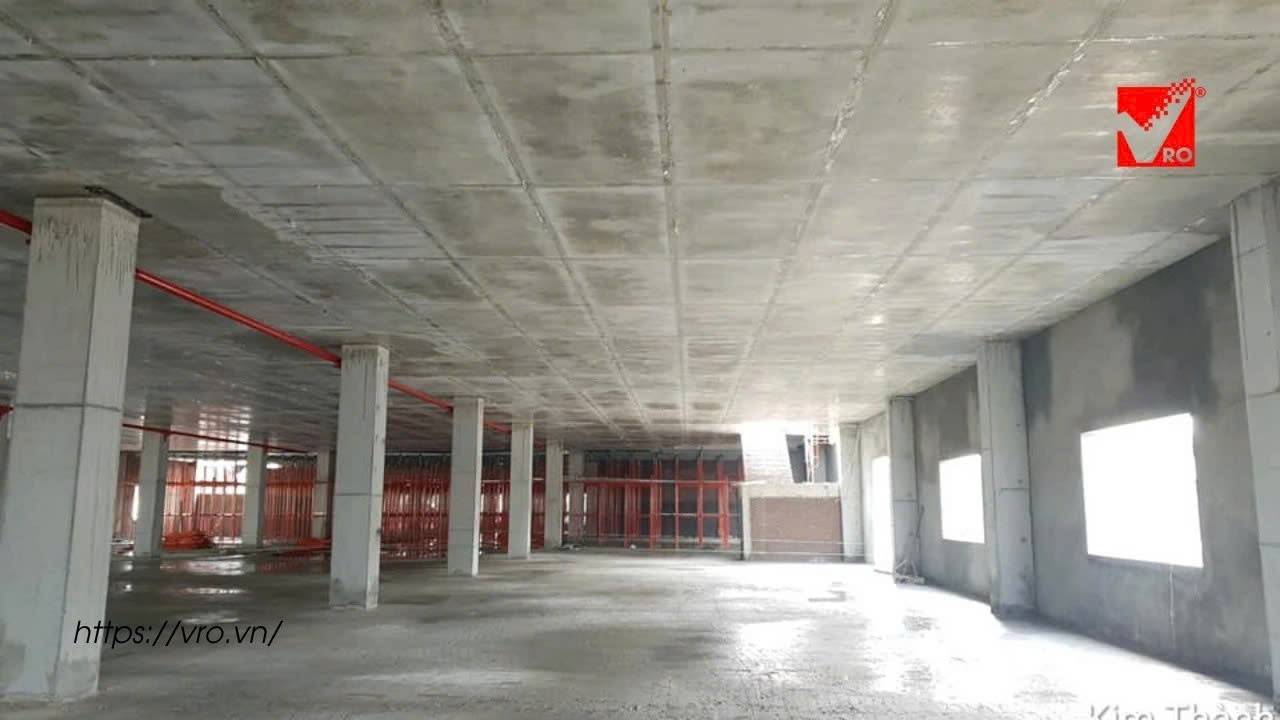

Sàn phẳng hướng đến việc giảm các dầm nổi này. Kết cấu chịu lực được tổ chức trong chiều dày sàn. Dầm chìm có thể được bố trí theo yêu cầu chịu lực. Nhờ đó, mặt dưới sàn có thể phẳng hơn.
Đây là điểm có giá trị với nhà xưởng nhiều tầng. Không gian sản xuất cần sự linh hoạt khi bố trí thiết bị. Hệ thống đường ống cũng cần nhiều khoảng không. Mặt sàn phẳng giúp việc tổ chức không gian thuận lợi hơn.
Tuy nhiên, sàn phẳng không đồng nghĩa mọi vị trí đều giống nhau. Khu vực cột vẫn cần được xử lý theo thiết kế. Những vùng chịu lực lớn có thể cần tăng cường cục bộ.

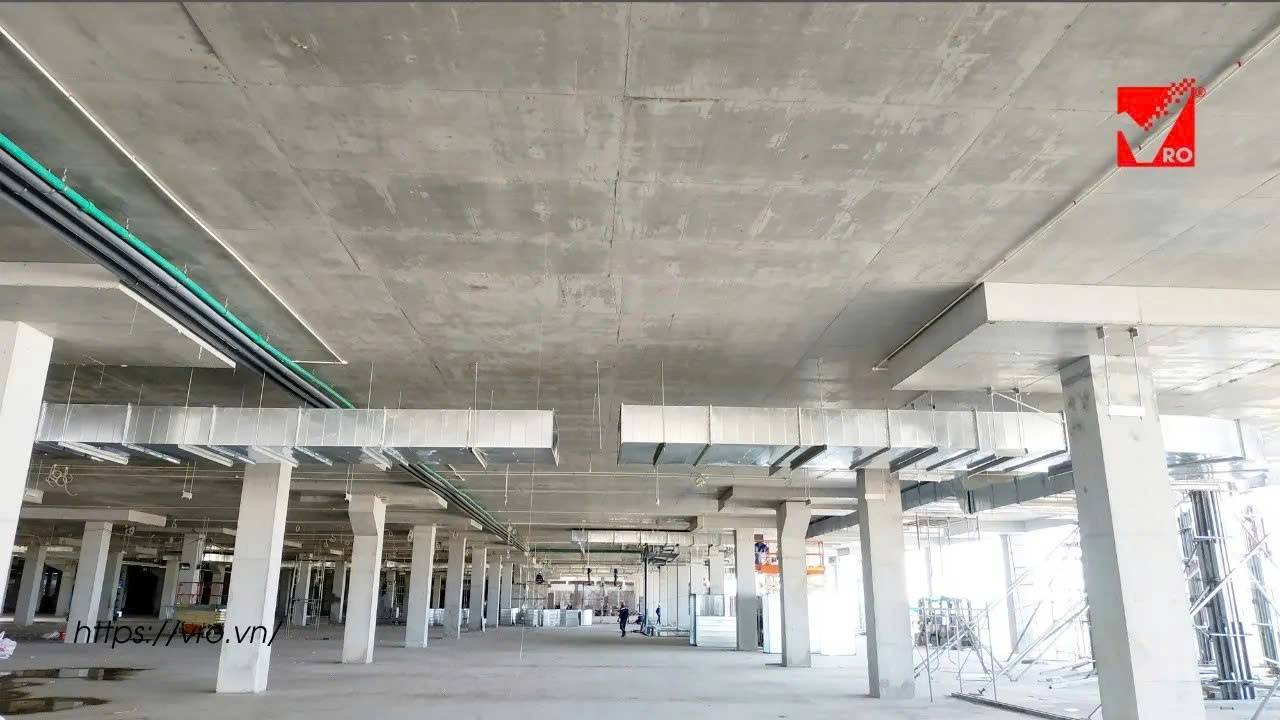

Bố trí MEP với sàn phẳng lõi rỗng
MEP là yếu tố cần xem xét ngay từ giai đoạn thiết kế. Nhà xưởng thường có nhiều đường ống và thiết bị kỹ thuật. Hệ thống có thể chạy theo nhiều phương khác nhau.
Khi có nhiều dầm nổi, đường ống phải xử lý nhiều vị trí giao cắt. Một số tuyến có thể phải đi vòng qua dầm. Điều này ảnh hưởng không gian và chiều cao kỹ thuật.

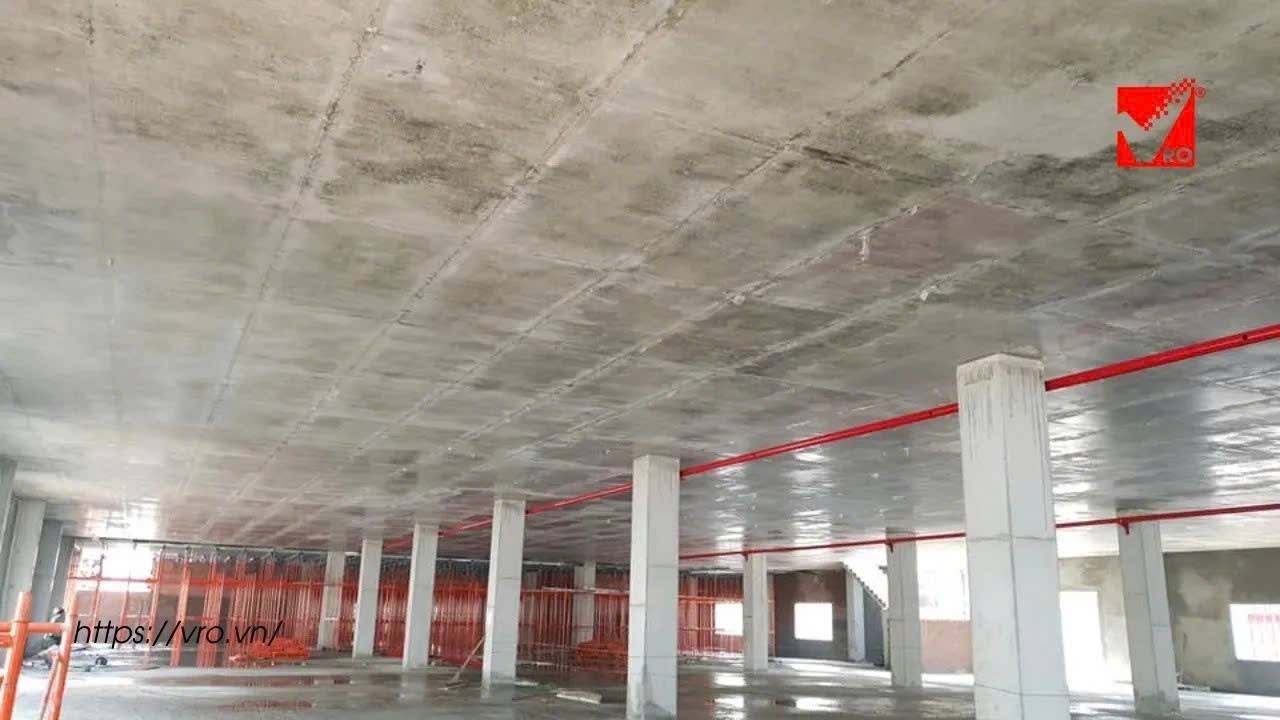

Sàn có kết cấu chịu lực chìm tạo mặt dưới thông thoáng hơn. Nhờ vậy, các tuyến kỹ thuật có thể được tổ chức thuận lợi hơn. Tuy nhiên, vị trí xuyên sàn vẫn phải được kiểm soát.
Không nên tự ý khoan hoặc cắt kết cấu sau khi thi công. Mọi lỗ mở cần được xác định trong hồ sơ thiết kế. Các vị trí xuyên sàn cần được kiểm tra khả năng chịu lực.
Đây là điểm rất quan trọng với nhà xưởng. Hệ MEP cần phối hợp cùng kiến trúc và kết cấu. Thiết kế đồng bộ giúp hạn chế xử lý phát sinh tại công trường.

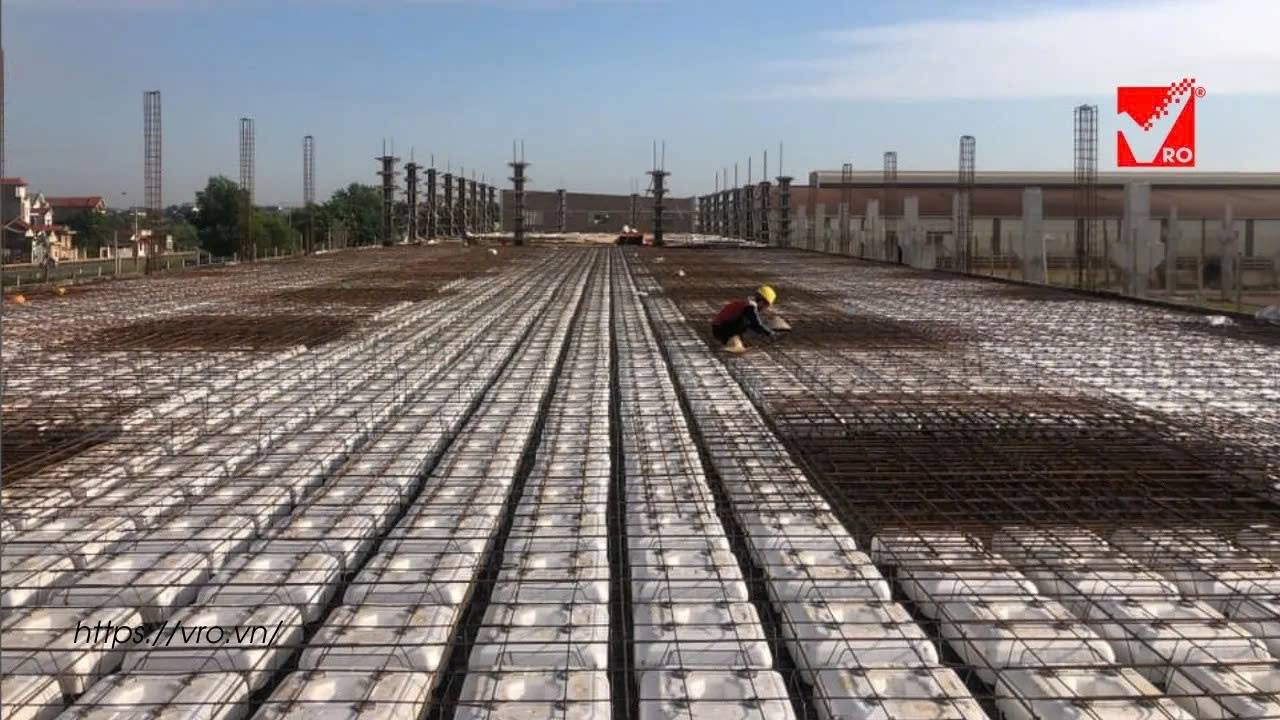

Kết cấu chịu lực chìm của sàn VRO
Kết cấu chịu lực chìm là điểm đáng chú ý của giải pháp VRO. Thay vì tạo nhiều dầm nổi phía dưới, kết cấu được tổ chức trong sàn. Dầm chìm nằm trong chiều dày hệ sàn. Bề mặt phía dưới có thể được tổ chức phẳng hơn.
Cần hiểu rõ rằng dầm chìm vẫn là cấu kiện chịu lực. Vị trí và kích thước dầm phải được tính toán. Cốt thép cũng phải được bố trí theo yêu cầu thiết kế.

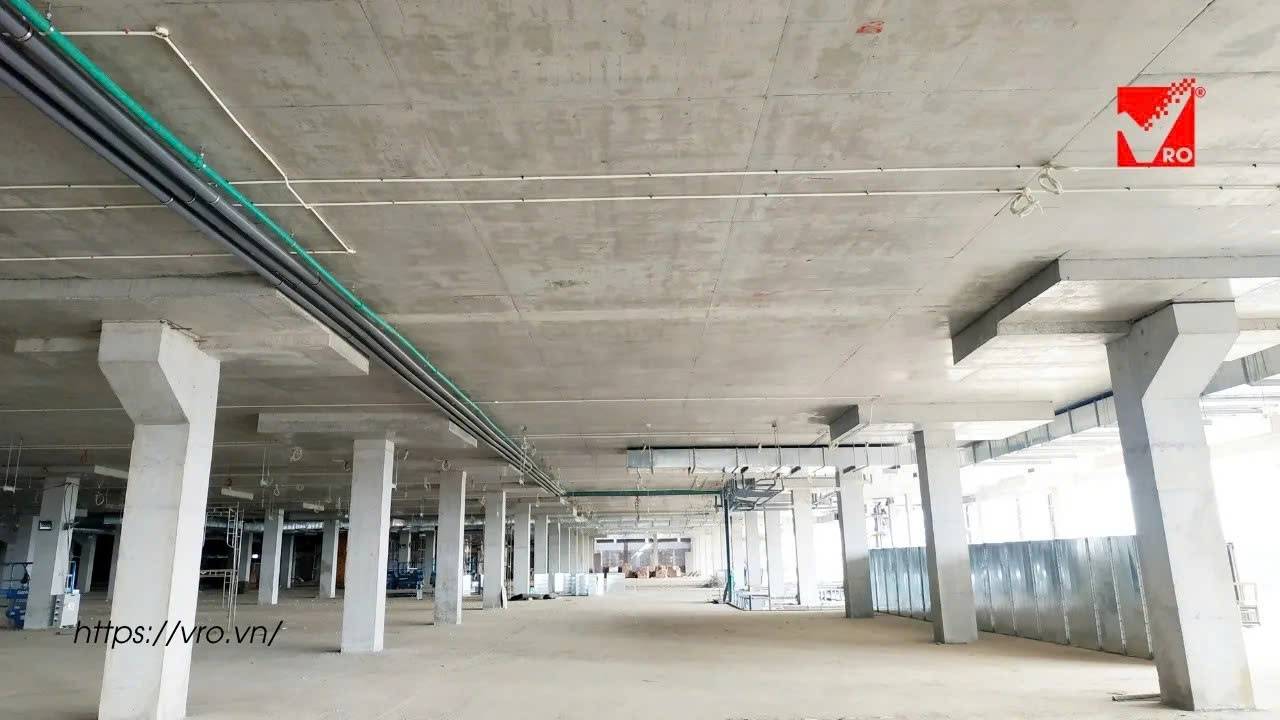

Trong một số vị trí, hệ sàn có thể cần vùng nấm. Nấm giúp xử lý khu vực truyền lực quanh cột. Đây là vùng cần đặc biệt chú ý khi thiết kế sàn phẳng.
Lõi rỗng được bố trí tránh các vùng cần bê tông đặc. Khu vực cột và vùng chịu lực thường cần được xem xét riêng. Cách bố trí này giúp duy trì đường truyền lực cần thiết.
Do đó, hệ sàn gồm nhiều thành phần cùng làm việc. Có thể hình dung gồm bản sàn, dầm chìm và vùng đặc. Lõi rỗng hỗ trợ giảm phần vật liệu không cần thiết.
Không nên xem lõi xốp là bộ phận chịu lực chính. Khả năng chịu lực đến từ hệ bê tông cốt thép. Lõi xốp chủ yếu tạo khoảng rỗng trong hệ sàn.
Vai trò của dầm chìm trong hệ sàn
Dầm chìm có vai trò truyền và phân phối tải trọng. Dầm nằm trong chiều dày sàn thay vì nhô xuống dưới. Vì vậy, mặt dưới sàn có thể giảm sự xuất hiện dầm nổi.
Dầm chìm vẫn cần đảm bảo chiều cao làm việc cần thiết. Cấu tạo cốt thép phải phù hợp với nội lực. Vị trí dầm phụ thuộc lưới cột và yêu cầu công trình.
Trong nhà xưởng, dầm chìm có thể hỗ trợ tổ chức mặt bằng. Đường ống kỹ thuật cũng có thêm không gian bố trí. Tuy nhiên, việc đặt MEP vẫn phải theo hồ sơ thiết kế.
Dầm chìm không phải giải pháp thay thế mọi cấu kiện. Một số vị trí vẫn cần dầm hoặc vùng đặc phù hợp. Thiết kế phải xác định rõ từng vùng chịu lực.

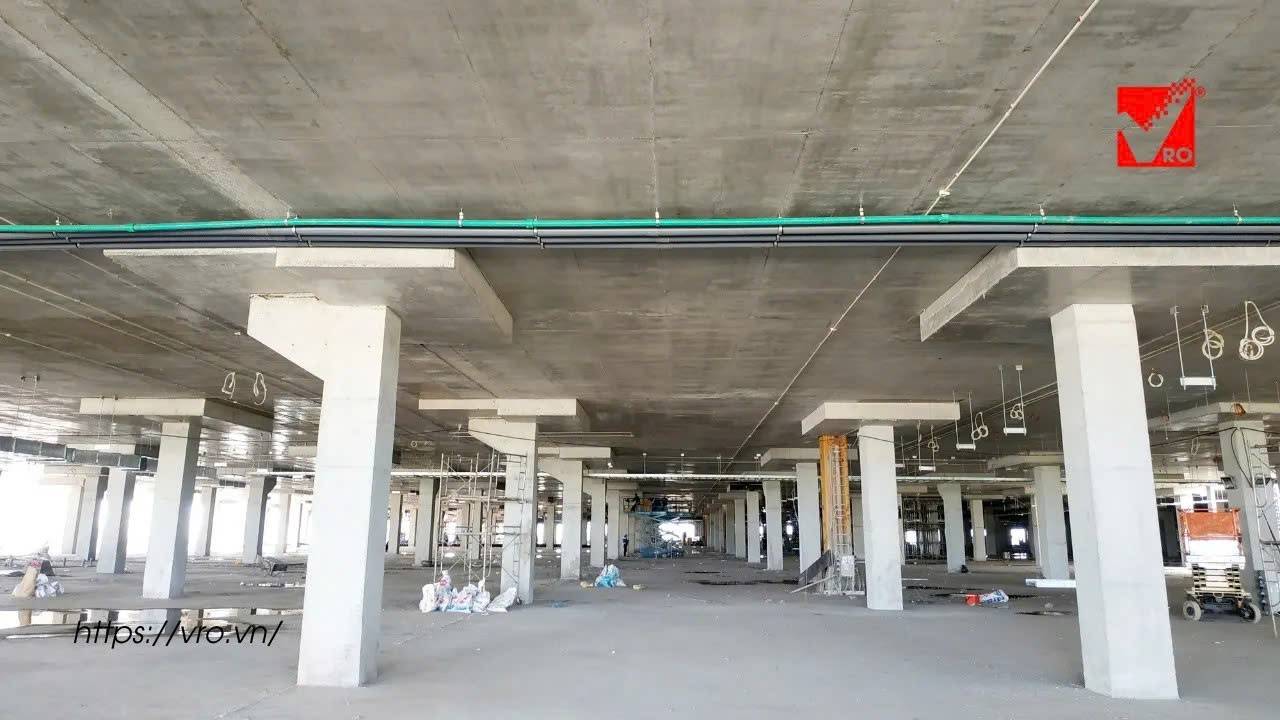

Vai trò của vùng nấm quanh cột
Khu vực quanh cột là vùng truyền lực quan trọng. Sàn phẳng cần đặc biệt kiểm tra khu vực này. Một vấn đề cần kiểm tra là khả năng chọc thủng.
Nấm là một giải pháp hình học thường được dùng. Nấm giúp tăng chiều cao làm việc tại khu vực cột. Qua đó, khả năng truyền lực có thể được cải thiện.
Tùy thiết kế, nấm có thể được tổ chức theo nhiều hình thức. Kích thước và cấu tạo phải phù hợp với nội lực. Không nên sử dụng một kích thước cố định cho mọi công trình.
Với sàn lõi rỗng, vùng quanh cột thường được xử lý đặc. Lõi rỗng cần tránh những khu vực chịu lực quan trọng. Điều này giúp duy trì khả năng truyền lực của hệ sàn.
Sàn VRO hướng đến bài toán nào?
Sàn VRO hướng đến việc tối ưu hệ sàn theo nhiều yếu tố. Trọng lượng bản thân là một trong những yếu tố chính. Không gian sử dụng cũng là một yếu tố quan trọng.
Giải pháp có thể phù hợp với công trình cần giảm tải trọng. Công trình có nhịp tương đối lớn cũng có thể nghiên cứu. Nhà xưởng nhiều tầng là một trường hợp đáng xem xét.
Ngoài ra, mặt dưới thông thoáng có thể hỗ trợ MEP. Điều này đặc biệt hữu ích với công trình công nghiệp. Tuy nhiên, hiệu quả thực tế vẫn phụ thuộc hồ sơ thiết kế.
Không nên xem VRO là giải pháp phù hợp mọi nhà xưởng. Mỗi dự án cần được đánh giá theo điều kiện riêng. Tải trọng, nhịp và lưới cột cần được xác định trước.
Những điểm cần kiểm tra khi thiết kế sàn lõi rỗng
Sàn lõi rỗng vẫn là kết cấu bê tông cốt thép. Vì vậy, các kiểm tra kết cấu vẫn rất quan trọng.
Trước hết, cần kiểm tra khả năng chịu uốn của sàn. Tiếp theo, cần kiểm tra khả năng chịu cắt. Khu vực quanh cột cần kiểm tra chọc thủng.
Độ võng cũng cần được kiểm soát trong quá trình thiết kế. Biến dạng dài hạn cũng cần được xem xét phù hợp. Các yêu cầu cấu tạo cốt thép phải được đảm bảo.
Ngoài ra, cần kiểm tra vị trí lõi rỗng. Khoảng cách giữa các lõi phải phù hợp. Những vùng đặc phải được xác định rõ ràng.
Tải trọng tập trung cần được đánh giá riêng. Máy móc có thể tạo ra tải trọng lớn. Các vị trí đặt thiết bị cần có giải pháp phù hợp.
Điều kiện thi công cũng cần được tính đến ngay từ đầu. Cốp pha và hệ chống phải đáp ứng yêu cầu. Trình tự đặt lõi và cốt thép cần được kiểm soát.
Những yếu tố này quyết định chất lượng hệ sàn. Công nghệ chỉ phát huy hiệu quả khi được thiết kế đúng. Thi công đúng cũng là điều kiện không thể bỏ qua.
Vì sao không nên chỉ nhìn vào lõi xốp?
Khi tìm hiểu sàn lõi rỗng, nhiều người chỉ chú ý vật liệu lõi. Đây là cách nhìn chưa đầy đủ về hệ kết cấu.
Giá trị của hệ sàn nằm ở toàn bộ cấu tạo. Bê tông, cốt thép và lõi rỗng cùng tạo thành hệ thống. Dầm chìm và vùng đặc cũng có vai trò riêng.
Quan trọng nhất vẫn là đường truyền lực. Tải trọng phải truyền được từ sàn xuống cột. Sau đó, tải tiếp tục truyền xuống móng.
Vì vậy, đánh giá công nghệ cần nhìn toàn bộ hệ thống. Không nên đánh giá chỉ dựa trên một vật liệu. Cũng không nên chỉ so sánh giá lõi xốp.
Đối với nhà xưởng, cách đánh giá càng cần toàn diện. Tải trọng sử dụng phải được đặt lên hàng đầu. Sau đó mới xem xét trọng lượng và chi phí.
Khi nào sàn lõi rỗng có thể tạo hiệu quả kinh tế?
Hiệu quả kinh tế không chỉ nằm ở giá sàn. Cần xem xét toàn bộ chuỗi chi phí kết cấu.
Nếu giảm được trọng lượng sàn, tải trọng có thể giảm. Điều này có thể tạo điều kiện tối ưu cột. Móng cũng có thể được đánh giá theo tải trọng mới.
Mặt dưới thông thoáng có thể giảm một số xử lý phụ. Hệ MEP cũng có thể được tổ chức thuận lợi hơn. Chiều cao kết cấu có thể được nghiên cứu tối ưu.
Tuy nhiên, không phải công trình nào cũng đạt cùng hiệu quả. Mức tiết kiệm phụ thuộc quy mô và điều kiện thực tế. Vì vậy, cần lập phương án để so sánh cụ thể.
Một hệ sàn có giá thấp chưa chắc rẻ hơn toàn công trình. Ngược lại, hệ sàn có đơn giá cao hơn chưa chắc đắt hơn. Đây là nguyên tắc cần nhớ khi đánh giá kết cấu.
Với sàn VRO, cách tiếp cận cũng cần như vậy. Cần so sánh cả hệ kết cấu, không chỉ giá sàn. Đây là cơ sở để chủ đầu tư đưa ra quyết định.
Sàn VRO có thay thế hoàn toàn sàn dầm không?
Không nên hiểu theo hướng đó.
Sàn dầm vẫn có những khu vực phù hợp riêng. Đặc biệt, tải trọng tập trung cần được đánh giá cẩn thận. Một số khu vực có thể cần kết cấu dầm truyền thống.
Sàn lõi rỗng cũng có phạm vi ứng dụng riêng. Giải pháp này phát huy lợi thế trong bài toán phù hợp. Vì vậy, lựa chọn cần dựa trên yêu cầu từng khu vực.
Một công trình có thể không cần dùng duy nhất một hệ sàn. Phân vùng kết cấu có thể tạo ra phương án hợp lý hơn. Đây cũng là hướng cần xem xét khi thiết kế nhà xưởng.
Mục tiêu cuối cùng không phải chọn công nghệ mới nhất. Mục tiêu là chọn hệ kết cấu phù hợp nhất. Phù hợp về tải trọng, nhịp và công năng sử dụng.
Vì vậy, sàn VRO nên được xem như một phương án. Phương án này cần được đặt cạnh các giải pháp khác. Sau đó, các phương án được đánh giá trên cùng tiêu chí.
Cách tiếp cận này giúp quyết định khách quan hơn. Đồng thời, nó hạn chế việc lựa chọn theo cảm tính.
So sánh sàn dầm và sàn lõi rỗng cho nhà xưởng
Sau khi phân tích từng phương án, cần đặt chúng cạnh nhau. So sánh giúp chủ đầu tư nhìn rõ ưu điểm từng hệ. Tuy nhiên, không nên xem đây là cuộc cạnh tranh đơn giản. Mỗi hệ sàn giải quyết những bài toán khác nhau.
| Tiêu chí | Sàn dầm | Sàn lõi rỗng |
| Khả năng chịu tải | Tốt khi thiết kế phù hợp | Tốt, tùy thiết kế |
| Trọng lượng bản thân | Thường lớn hơn | Có thể giảm nhờ lõi rỗng |
| Nhịp lớn | Có thể áp dụng | Có lợi thế trong nhiều trường hợp |
| Không gian dưới sàn | Có dầm nổi | Thông thoáng hơn |
| Bố trí MEP | Có thể phức tạp hơn | Có thể linh hoạt hơn |
| Tải trọng tập trung | Phù hợp khi xử lý đúng | Cần kiểm tra riêng |
| Thi công | Quen thuộc | Cần kiểm soát kỹ thuật |
| Mặt dưới sàn | Có thể xuất hiện dầm | Có thể phẳng hơn |
| Tối ưu tổng thể | Tùy công trình | Tùy công trình |
Bảng trên chỉ mang tính định hướng ban đầu. Kết quả cuối cùng phải dựa trên thiết kế kết cấu. Không có hệ sàn nào tốt nhất cho mọi nhà xưởng.
Khả năng chịu tải
Sàn dầm có ưu thế về tính quen thuộc. Hệ này có thể đáp ứng nhiều mức tải trọng khác nhau. Những khu vực tải tập trung cũng có thể được xử lý riêng.
Sàn lõi rỗng cũng có thể chịu tải trọng đáng kể. Tuy nhiên, khả năng chịu tải phụ thuộc cấu tạo cụ thể. Chiều dày sàn và cốt thép đều ảnh hưởng kết quả. Vị trí lõi rỗng cũng cần được bố trí chính xác.
Vì vậy, không nên hỏi hệ nào chịu tải tốt hơn. Câu hỏi đúng là hệ nào phù hợp tải trọng hơn. Đây là cách tiếp cận chính xác hơn khi thiết kế nhà xưởng.
Trọng lượng bản thân
Đây là điểm đáng chú ý của sàn lõi rỗng. Lõi rỗng giúp giảm phần bê tông không cần thiết. Trọng lượng bản thân hệ sàn theo đó có thể giảm.
Nguồn VRO mô tả S-VRO theo nguyên lý tạo rỗng. Khoảng rỗng được bố trí trong chiều dày sàn. Hệ bê tông và cốt thép vẫn đảm nhiệm vai trò chịu lực.
Với nhà xưởng nhiều tầng, trọng lượng sàn có ý nghĩa lớn. Tải trọng được truyền qua nhiều tầng kết cấu. Vì vậy, thay đổi trọng lượng sàn cần được đánh giá toàn hệ.
Khả năng tạo nhịp lớn
Nhịp lớn thường là yêu cầu quan trọng trong nhà xưởng. Không gian sản xuất cần hạn chế cột giữa. Kho hàng cũng có thể cần mặt bằng rộng.
Sàn dầm vẫn có thể vượt nhịp lớn. Tuy nhiên, kích thước dầm cần được kiểm soát. Khi nhịp tăng, chiều cao dầm có thể tăng theo.
Sàn lõi rỗng có lợi thế về giảm trọng lượng bản thân. Đây là yếu tố có thể hỗ trợ bài toán nhịp lớn. Tuy nhiên, nhịp cụ thể vẫn phải được tính toán.
Theo tài liệu VRO, S-VRO thường được áp dụng với nhịp khoảng 8–12m. Một số cấu hình có thể nghiên cứu nhịp lớn hơn. Các giá trị cụ thể vẫn phụ thuộc thiết kế công trình.
Không gian dưới sàn
Không gian phía dưới là một lợi thế đáng chú ý. Sàn dầm thường xuất hiện dầm nổi phía dưới. Điều này có thể ảnh hưởng chiều cao thông thủy.
Sàn phẳng có thể hạn chế tình trạng này. Kết cấu chịu lực được tổ chức trong chiều dày hệ sàn. Dầm chìm không nhô xuống như dầm truyền thống.
Điều này có thể tạo mặt dưới thông thoáng hơn. Nhà xưởng có thể bố trí thiết bị thuận lợi hơn. Hệ thống kỹ thuật cũng có thêm không gian triển khai.
Tuy nhiên, mặt dưới phẳng không có nghĩa mọi vùng giống nhau. Khu vực cột và vùng chịu lực vẫn cần xử lý riêng.
Chi phí sàn nhà xưởng: Vì sao không nên chỉ tính giá mỗi mét vuông?
Đơn giá mỗi mét vuông là một chỉ tiêu quan trọng. Nhưng đây chưa phải tổng chi phí kết cấu. Nhà xưởng cần được đánh giá theo toàn bộ vòng kết cấu.
Một hệ sàn có giá cao hơn chưa chắc đắt hơn. Ngược lại, giá sàn thấp chưa chắc tạo tổng chi phí thấp. Cần xem xét những khoản chi phí liên quan.
Trước hết là chi phí bản thân hệ sàn. Tiếp theo là chi phí cột và móng. Chi phí vận chuyển cũng cần được tính đến. Chi phí nhân công và thiết bị cũng có ảnh hưởng.
Ngoài ra, cần tính chi phí liên quan đến chiều cao tầng. Dầm nổi có thể ảnh hưởng cách bố trí MEP. MEP phức tạp có thể phát sinh thêm xử lý.
Thời gian thi công cũng là một yếu tố kinh tế. Công trình chậm tiến độ có thể phát sinh nhiều chi phí. Chi phí quản lý và tài chính cũng có thể bị ảnh hưởng.
Vì vậy, nên so sánh theo tổng thể công trình.
Có thể hình dung theo chuỗi:
Sàn → cột → móng → thi công → MEP → hoàn thiện → vận hành.
Nếu một giải pháp làm giảm tải trọng sàn, hiệu quả có thể lan xuống dưới. Cột có thể được xem xét theo tải trọng mới. Móng cũng có thể được đánh giá lại.
Tuy nhiên, không nên mặc định tất cả đều giảm. Mỗi công trình có điều kiện địa chất khác nhau. Lưới cột cũng không giống nhau. Tải trọng sử dụng cũng thay đổi theo công năng.
Do đó, cần lập ít nhất hai phương án để so sánh. Mỗi phương án cần dùng cùng tiêu chí đánh giá.
Phương án kết hợp: Tận dụng ưu điểm của sàn dầm và sàn lõi rỗng
Một hướng tiếp cận đáng chú ý là kết hợp các hệ sàn. Tuy nhiên, kết hợp không có nghĩa trộn tùy tiện. Đây là cách phân vùng kết cấu theo yêu cầu.
Mỗi khu vực được lựa chọn hệ sàn phù hợp. Khu vực tải lớn có thể cần giải pháp dầm. Khu vực cần nhịp lớn có thể nghiên cứu sàn lõi rỗng.
Khu vực cần không gian thông thoáng cũng cần được ưu tiên. Kết cấu chịu lực chìm có thể tạo lợi thế tại đây.
Khu vực tải trọng lớn
Những vị trí đặt máy móc cần được đánh giá riêng. Máy có thể tạo tải trọng tập trung lớn. Một số thiết bị còn tạo tác động động.
Tại những vị trí này, kỹ sư có thể bố trí vùng kết cấu phù hợp. Sàn dầm có thể là một phương án đáng cân nhắc. Tuy nhiên, quyết định vẫn phải dựa trên tính toán.
Không nên áp dụng cùng một cấu tạo cho toàn bộ mặt bằng. Phân vùng tải trọng giúp thiết kế sát nhu cầu hơn.
Khu vực cần nhịp lớn
Những khu vực sản xuất rộng cần hạn chế cột giữa. Kho nhiều tầng cũng có yêu cầu tương tự. Khi đó, sàn lõi rỗng có thể được nghiên cứu.
Lợi thế giảm trọng lượng có thể hỗ trợ bài toán nhịp. Mặt dưới sàn cũng có thể thông thoáng hơn. Tuy nhiên, độ võng và khả năng chịu lực vẫn phải kiểm tra.
Khu vực cần MEP linh hoạt
Nhà xưởng hiện đại có nhiều hệ thống kỹ thuật. Đường ống có thể chạy theo nhiều hướng. Dầm nổi có thể tạo ra nhiều điểm giao cắt.
Sàn phẳng giúp không gian dưới sàn thông thoáng hơn. Điều này có thể hỗ trợ việc tổ chức MEP. Nhưng các lỗ mở vẫn phải được thiết kế từ đầu.
Khu vực cần tối ưu tổng thể
Một số công trình cần cân bằng nhiều yếu tố. Không chỉ tải trọng mà còn cả tiến độ. Không gian và chi phí cũng cần được cân nhắc.
Khi đó, phương án kết hợp có thể tạo nhiều lựa chọn hơn. Chủ đầu tư không bị giới hạn bởi một hệ duy nhất.
Mục tiêu cuối cùng vẫn là tối ưu toàn công trình. Không phải tối ưu riêng một loại sàn.

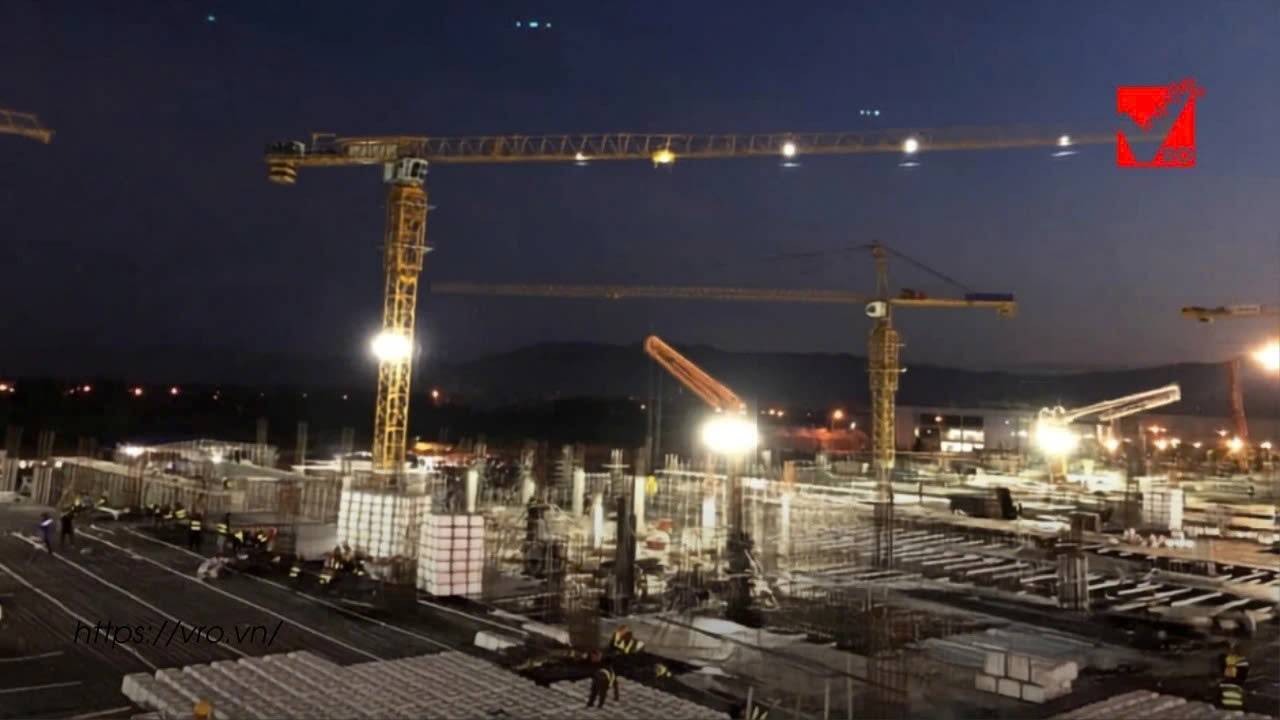

Công trình thực tế: Nhà máy Vinsmart – Hòa Lạc
Một ví dụ được VRO công bố là Nhà máy Vinsmart – Hòa Lạc. Theo tài liệu hiện có của VRO, S-VRO được sử dụng cho gần 90.000m². Công trình có nhịp cột khoảng 12,5 × 9m. Sàn được mô tả dày 500mm. Phần lõi được mô tả dày 350mm. Hoạt tải thiết kế được nêu ở mức 1.500kg/m².
Các thông số này có giá trị tham khảo cho bài toán thực tế. Tuy nhiên, cần phân biệt thông tin dự án với tiêu chuẩn chung. Không thể lấy một công trình làm mẫu cho mọi nhà xưởng.
Thông tin hiện có cũng không đủ để kết luận mọi chi tiết thiết kế. Vì vậy, khi xuất bản cần ghi rõ nguồn thông số. Các hồ sơ thiết kế gốc vẫn là căn cứ quan trọng hơn.
Ý nghĩa của công trình thực tế
Giá trị lớn nhất của một dự án thực tế nằm ở tính ứng dụng. Nó cho thấy công nghệ đã được đưa vào công trình. Tuy nhiên, dự án không thay thế cho tính toán riêng.
Mỗi nhà xưởng có tải trọng khác nhau. Điều kiện nền móng cũng có thể khác nhau. Lưới cột và chiều cao tầng cũng khác nhau.
Vì vậy, công trình tham khảo chỉ giúp định hướng ban đầu. Phương án cuối cùng vẫn cần thiết kế cho từng dự án.
Nhịp 12,5m có ý nghĩa gì?
Nhịp 12,5m cho thấy bài toán không gian tương đối lớn. Khoảng cách cột lớn giúp tăng diện tích sử dụng. Đồng thời, kết cấu sàn phải đáp ứng yêu cầu tương ứng.
Sàn lõi rỗng có thể được nghiên cứu trong những trường hợp như vậy. Việc giảm trọng lượng bản thân là một lợi thế. Tuy nhiên, độ võng và khả năng chịu lực phải được kiểm tra.
Không nên hiểu rằng mọi sàn VRO đều vượt được 12,5m. Nhịp phụ thuộc cấu tạo và tải trọng cụ thể. Đây là điểm cần nhấn mạnh trong nội dung kỹ thuật.
Hoạt tải 1.500kg/m² cho thấy điều gì?
Mức hoạt tải này cho thấy công trình có yêu cầu sử dụng đáng kể. Tuy nhiên, hoạt tải không phải yếu tố duy nhất quyết định kết cấu.
Thiết kế còn phải xét tải trọng bản thân. Tải hoàn thiện cũng cần được tính. Tải tập trung từ máy móc cũng có thể xuất hiện.
Vì vậy, không nên dùng con số này làm tiêu chuẩn chung. Mỗi công trình cần xác định hoạt tải riêng.
Sàn VRO phù hợp với những nhà xưởng nào?
Sàn VRO có thể được nghiên cứu cho nhà xưởng nhiều tầng. Đặc biệt là công trình cần tối ưu trọng lượng sàn. Công trình có nhịp lớn cũng có thể được xem xét.
Những nhà máy có nhiều hệ thống MEP cũng đáng nghiên cứu. Không gian dưới sàn thông thoáng có thể tạo lợi thế.
Kho nhiều tầng cũng là nhóm công trình có thể xem xét. Khi đó, tải trọng và vị trí hàng hóa phải được xác định. Những vùng tải trọng tập trung cần kiểm tra riêng.
Các công trình có yêu cầu mặt bằng rộng cũng có thể nghiên cứu. Tuy nhiên, không nên quyết định chỉ dựa vào tên công trình.
Điều quan trọng vẫn là bài toán kết cấu cụ thể.
Kết luận của phần so sánh
Sàn dầm có ưu điểm về tính quen thuộc. Hệ này phù hợp nhiều bài toán tải trọng khác nhau. Sàn lõi rỗng có lợi thế về giảm trọng lượng. Hệ này cũng có thể hỗ trợ bài toán nhịp lớn.
Không có phương án nào luôn vượt trội.
Khi cần, hai hệ có thể được nghiên cứu kết hợp. Việc phân vùng giúp mỗi hệ phát huy đúng thế mạnh. Đây là cách tiếp cận phù hợp với công trình phức tạp.
Đặc biệt, không nên chỉ nhìn vào giá mỗi mét vuông. Cần đánh giá cả cột, móng và thi công. MEP và không gian sử dụng cũng cần được tính đến.
Với những công trình phù hợp, sàn VRO là một phương án đáng nghiên cứu. Tuy nhiên, quyết định cuối cùng phải dựa trên thiết kế. Tính toán kết cấu vẫn là cơ sở quan trọng nhất.
Phần tiếp theo sẽ tập trung vào quy trình lựa chọn. Nội dung cũng sẽ bổ sung checklist kỹ thuật. Cuối cùng là FAQ và kết luận toàn bài.
Quy trình lựa chọn kết cấu sàn phù hợp cho nhà xưởng
Sau khi hiểu các hệ sàn, cần chuyển sang bước lựa chọn. Quy trình này nên bắt đầu từ nhu cầu thực tế. Không nên bắt đầu bằng việc chọn một công nghệ cụ thể.
Bước 1: Xác định công năng nhà xưởng
Trước tiên, cần xác định chính xác công năng từng khu vực. Khu sản xuất có yêu cầu khác khu kho hàng. Khu máy móc cũng có yêu cầu tải trọng riêng.
Cần xác định cách sử dụng trong suốt vòng đời công trình. Những thay đổi công năng tương lai cũng nên được dự phòng. Điều này giúp hạn chế việc cải tạo kết cấu sau này.
Bước 2: Xác định hoạt tải và tải trọng tập trung
Hoạt tải cần được xác định theo công năng thực tế. Không nên sử dụng một giá trị chung cho mọi khu vực.
Máy móc và thiết bị cần được xác định vị trí. Tải trọng tập trung phải được đưa vào bài toán thiết kế. Tác động động cũng cần được xem xét khi cần thiết.
Đây là bước đặc biệt quan trọng với nhà xưởng sản xuất. Sai lệch tải trọng có thể ảnh hưởng toàn bộ phương án.
Bước 3: Xác định nhịp và lưới cột
Lưới cột quyết định cách tổ chức mặt bằng kết cấu. Nhịp lớn thường đặt ra yêu cầu cao hơn cho hệ sàn.
Cần xem xét khoảng cách giữa các cột. Cũng cần xem xét vị trí cột và yêu cầu không gian. Những khu vực cần ít cột giữa cần được đánh giá riêng.
Từ đó, có thể so sánh sàn dầm và sàn lõi rỗng. Mỗi phương án cần được tính toán trên cùng điều kiện.
Bước 4: Xác định yêu cầu không gian
Chiều cao thông thủy ảnh hưởng trực tiếp đến vận hành. Dầm nổi có thể làm giảm không gian sử dụng.
Nhà xưởng có nhiều thiết bị cần không gian phía trên. Hệ thống kỹ thuật cũng cần khoảng trống phù hợp.
Nếu yêu cầu không gian cao, sàn phẳng có thể đáng nghiên cứu. Tuy nhiên, khả năng đáp ứng phải được kiểm chứng bằng thiết kế.
Bước 5: Kiểm tra hệ thống MEP
MEP cần được phối hợp ngay trong giai đoạn thiết kế. Không nên chờ hoàn thành kết cấu mới xử lý MEP.
Cần xác định các tuyến ống chính và vị trí thiết bị. Các lỗ mở cũng cần được xác định từ trước.
Đặc biệt, không nên tự ý khoan cắt kết cấu sau thi công. Mọi thay đổi cần được kỹ sư kết cấu kiểm tra.
Bước 6: So sánh các phương án kết cấu
Ở bước này, cần lập phương án cụ thể cho từng hệ. Có thể so sánh sàn dầm và sàn lõi rỗng.
Các tiêu chí phải được thống nhất ngay từ đầu. Bao gồm tải trọng, nhịp và trọng lượng kết cấu.
Tiến độ thi công cũng cần được đưa vào so sánh. MEP và hoàn thiện cũng cần được xem xét.
Bước 7: Tối ưu tổng thể công trình
Đây là bước quan trọng nhất trước khi ra quyết định.
Không nên chỉ hỏi nhà xưởng nên dùng sàn nào. Cần hỏi phương án nào tối ưu toàn công trình.
Có thể đánh giá theo chuỗi:
Sàn → cột → móng → thi công → MEP → hoàn thiện → vận hành.
Một phương án sàn tốt cần tạo hiệu quả trên nhiều hạng mục. Giá trị thực tế phải được nhìn trên toàn bộ công trình.
Những lưu ý kỹ thuật khi lựa chọn sàn nhà xưởng
Sàn nhà xưởng thường chịu điều kiện sử dụng phức tạp. Vì vậy, thiết kế cần kiểm soát nhiều yếu tố đồng thời.
Checklist trước khi lựa chọn
✓ Xác định đúng công năng sử dụng.
✓ Xác định hoạt tải từng khu vực.
✓ Xác định tải trọng tập trung.
✓ Kiểm tra tác động động từ thiết bị.
✓ Xác định chính xác lưới cột.
✓ Kiểm tra nhịp sàn dự kiến.
✓ Kiểm tra khả năng chịu uốn.
✓ Kiểm tra khả năng chịu cắt.
✓ Kiểm tra chọc thủng quanh cột.
✓ Kiểm tra độ võng của sàn.
✓ Xem xét biến dạng dài hạn.
✓ Kiểm tra vị trí lõi rỗng.
✓ Xác định các vùng bê tông đặc.
✓ Kiểm tra cấu tạo cốt thép.
✓ Phối hợp hệ thống MEP.
✓ Xác định vị trí lỗ mở kỹ thuật.
✓ Kiểm tra giải pháp cốp pha.
✓ Kiểm tra hệ chống và biện pháp thi công.
✓ Đánh giá tiến độ thi công.
✓ Tính toán tổng chi phí công trình.
Checklist này giúp hạn chế lựa chọn theo cảm tính. Nó cũng giúp các bên có cùng cơ sở đánh giá.
Đặc biệt lưu ý tải trọng tập trung
Tải trọng phân bố đều chưa phản ánh toàn bộ nhà xưởng. Máy móc thường tạo tải trọng tại vị trí cụ thể.
Vì vậy, vị trí thiết bị cần được xác định sớm. Những vùng này có thể cần cấu tạo tăng cường.
Không nên áp dụng thông số tải trọng của dự án khác. Mỗi công trình cần xác định điều kiện sử dụng riêng.
Kiểm tra vùng quanh cột
Khu vực quanh cột là vùng truyền lực quan trọng. Sàn phẳng cần kiểm tra đặc biệt tại vị trí này.
Khả năng chọc thủng là một nội dung cần kiểm tra. Kích thước vùng đặc cũng cần được xác định phù hợp.
Nếu có nấm, kích thước nấm phải dựa trên thiết kế. Không nên sử dụng kích thước cố định cho mọi công trình.
Kiểm soát vị trí lõi rỗng
Lõi rỗng phải được bố trí đúng theo hồ sơ thiết kế. Không được tùy ý thay đổi vị trí tại công trường.
Những vùng chịu lực quan trọng cần được giữ bê tông đặc. Khoảng cách giữa các lõi cũng cần đảm bảo.
Việc bố trí lõi ảnh hưởng trực tiếp đến khả năng làm việc. Vì vậy, công tác nghiệm thu cần được kiểm soát chặt chẽ.
Phối hợp thiết kế và thi công
Sàn lõi rỗng cần sự phối hợp giữa nhiều bộ phận. Kiến trúc, kết cấu và MEP phải thống nhất.
Nhà thầu cũng cần hiểu đúng trình tự thi công. Công tác đặt lõi và cốt thép cần chính xác.
Các thay đổi tại công trường phải được kiểm tra trước. Không nên xử lý kết cấu theo kinh nghiệm đơn thuần.
Câu hỏi thường gặp về sàn nhà xưởng
1. Nhà xưởng nên dùng sàn dầm hay sàn lõi rỗng?
Không có câu trả lời chung cho mọi nhà xưởng. Lựa chọn phụ thuộc tải trọng, nhịp và công năng. Điều kiện thi công cũng cần được xem xét.
Sàn dầm phù hợp nhiều trường hợp truyền thống. Sàn lõi rỗng phù hợp bài toán cần giảm tải. Cuối cùng cần dựa trên tính toán kết cấu.
2. Sàn lõi rỗng có chịu tải trọng lớn không?
Sàn lõi rỗng có thể chịu tải trọng đáng kể. Khả năng thực tế phụ thuộc cấu tạo và thiết kế.
Cần kiểm tra chiều dày và cốt thép. Tải trọng tập trung cũng phải được tính riêng.
Không nên đánh giá khả năng chịu tải chỉ bằng tên công nghệ.
3. Sàn lõi rỗng có phù hợp nhà xưởng không?
Có thể phù hợp với một số nhà xưởng. Đặc biệt là công trình nhiều tầng và cần giảm tải.
Những khu vực nhịp lớn cũng có thể được nghiên cứu. Tuy nhiên, từng dự án cần được tính toán riêng.
4. Khi nào nên dùng sàn dầm?
Sàn dầm phù hợp nhiều công trình có kết cấu truyền thống. Những khu vực tải trọng lớn cũng có thể sử dụng.
Đặc biệt, các tải trọng tập trung cần được xử lý phù hợp. Quyết định cuối cùng vẫn thuộc hồ sơ thiết kế.
5. Khi nào nên dùng sàn lõi rỗng?
Sàn lõi rỗng có thể được nghiên cứu khi cần giảm tải. Giải pháp cũng phù hợp bài toán cần không gian thông thoáng.
Nhịp lớn là một yếu tố có thể xem xét. Tuy nhiên, nhịp thực tế phải được tính toán cụ thể.
6. Có nên kết hợp sàn dầm và sàn lõi rỗng?
Có thể nghiên cứu phương án kết hợp khi công trình phù hợp. Mỗi khu vực có thể sử dụng giải pháp riêng.
Khu vực tải lớn có thể cần hệ dầm. Khu vực nhịp lớn có thể nghiên cứu sàn lõi rỗng.
Mục tiêu là phân vùng theo yêu cầu chịu lực.
7. Sàn lõi rỗng có phù hợp nhịp lớn không?
Nhịp 12,5m có thể là bài toán cần nghiên cứu. Tuy nhiên, không thể kết luận chỉ dựa vào nhịp.
Cần xét tải trọng và chiều dày sàn. Cốt thép và điều kiện liên kết cũng cần kiểm tra.
Một dự án thực tế có nhịp 12,5m không đại diện mọi dự án.
8. Sàn VRO có phù hợp nhà xưởng nhiều tầng không?
Sàn VRO có thể được nghiên cứu cho nhà xưởng nhiều tầng. Giải pháp hướng đến giảm trọng lượng và tạo không gian thông thoáng.
Tuy nhiên, công trình cần được thiết kế riêng. Tải trọng và nhịp phải được xác định trước.
9. Kết cấu chịu lực chìm là gì?
Kết cấu chịu lực chìm được tổ chức trong chiều dày hệ sàn. Dầm chìm không nhô xuống như dầm truyền thống.
Cách tổ chức này giúp mặt dưới sàn phẳng hơn. Tuy nhiên, các vùng chịu lực vẫn cần được tăng cường.
10. Sàn VRO hoạt động như thế nào?
Sàn VRO sử dụng hệ bê tông cốt thép kết hợp lõi rỗng. Lõi rỗng giúp giảm phần bê tông không cần thiết.
Dầm chìm và vùng đặc đảm nhiệm các yêu cầu chịu lực. Cốt thép được bố trí theo thiết kế kết cấu.
Toàn bộ hệ cùng làm việc để truyền tải xuống cột.
Kết luận: Nhà xưởng nên dùng sàn nào?
Nhà xưởng nên dùng sàn nào không thể trả lời bằng một lựa chọn duy nhất. Mỗi công trình có điều kiện sử dụng khác nhau.
Sàn dầm vẫn phù hợp với nhiều bài toán kết cấu. Hệ này có ưu điểm về tính quen thuộc và khả năng chịu tải.
Sàn lõi rỗng có lợi thế về giảm trọng lượng bản thân. Hệ này cũng có thể hỗ trợ bài toán nhịp lớn.
Sàn phẳng còn tạo điều kiện tổ chức không gian thông thoáng. MEP cũng có thể được bố trí linh hoạt hơn.
Trong những công trình phù hợp, hai hệ có thể được kết hợp. Việc phân vùng giúp khai thác đúng ưu điểm từng hệ.
Điều quan trọng nhất là không chọn theo cảm tính. Cũng không nên chỉ nhìn vào giá mỗi mét vuông.
Cần đánh giá toàn bộ chuỗi chi phí công trình. Bao gồm sàn, cột, móng và thi công. MEP, hoàn thiện và vận hành cũng cần được xem xét.
Với những công trình phù hợp, sàn phẳng lõi rỗng VRO đáng được nghiên cứu. Đặc biệt khi công trình cần giảm tải trọng bản thân.
Giải pháp cũng đáng xem xét khi cần không gian thông thoáng. Tuy nhiên, mọi quyết định cần dựa trên thiết kế kết cấu.
Nên bắt đầu từ bài toán công trình
Nếu đang tìm giải pháp cho nhà xưởng nhiều tầng, hãy bắt đầu từ dữ liệu. Công năng, tải trọng và nhịp cần được xác định trước.
Sau đó, có thể so sánh các phương án kết cấu. Sàn dầm và sàn lõi rỗng đều cần được đánh giá khách quan.
Với công trình phù hợp, có thể nghiên cứu thêm giải pháp S-VRO. Mục tiêu là tìm phương án cân bằng giữa tải trọng, nhịp và chi phí.
Quan trọng nhất vẫn là hiệu quả tổng thể của công trình. Công nghệ chỉ có giá trị khi phù hợp đúng bài toán.
Tóm tắt toàn bài
Nhà xưởng có thể sử dụng nhiều giải pháp kết cấu khác nhau. Sàn dầm là phương án quen thuộc và có phạm vi ứng dụng rộng.
Sàn lõi rỗng hướng đến giảm trọng lượng bản thân hệ sàn. Kết cấu chịu lực chìm cũng giúp không gian dưới sàn thông thoáng.
Việc lựa chọn phải dựa trên công năng và tải trọng. Nhịp, lưới cột và MEP cũng cần được xem xét.
Không nên đánh giá phương án chỉ bằng giá sàn. Tổng chi phí công trình mới là tiêu chí quan trọng.
Trong một số dự án, kết hợp hai hệ có thể phù hợp. Mỗi khu vực được lựa chọn theo yêu cầu riêng.
Sàn VRO là một giải pháp có thể nghiên cứu trong phạm vi phù hợp. Tuy nhiên, thiết kế và tính toán vẫn là cơ sở quyết định.
Chọn đúng hệ sàn là bước quan trọng để tối ưu nhà xưởng!
