Giới thiệu về sàn ô cờ
Khái niệm sàn ô cờ
Sàn ô cờ là một dạng sàn bê tông cốt thép có các dầm bố trí giao thoa nhau tạo thành các “ô cờ”.
Sàn mỏng được đỡ bởi hệ dầm kích thước nhỏ, mỏng nhưng giao thoa nên vẫn đảm bảo khả năng chịu lực tốt và trọng lượng nhẹ.
Sàn ô cờ VRO thích hợp với các công trình cần không mở và nhịp lớn. Sàn này còn giúp giảm chi phí xây dựng so với sàn bê tông thông thường. Đây là giải pháp mang lại cả lợi ích kinh tế lẫn thẩm mỹ.
Cấu tạo và đặc điểm của sàn ô cờ
Sàn ô cờ bao gồm các bộ phận như bản sàn, hệ dầm trực giao, dầm trục chính, dầm biên và nấm sàn.
Bản sàn
Bản sàn mỏng nằm trên hệ dầm, chịu tải trọng trực tiếp từ công trình. Một cải tiến mới của sàn ô cờ là có thể bố trí thêm một lớp trần bê tông tiền chế, vừa làm cốp pha vừa tăng tính thẩm mỹ cho trần.
Hệ dầm ô cờ
Hệ dầm ô cờ trực giao đỡ bản sàn. Hệ dầm ô cờ được đỡ bởi các dầm chính nối qua cột hành các dầm chính hoặc các nấm đặc đầu dầm. Dầm biên được bố trí quanh sàn, gia tăng độ cứng và ổn định kết cấu.
Nấm sàn
Nấm sàn được sử dụng ở các vị trí chịu lực lớn, tăng khả năng chịu tải trọng tập trung. Các ô rỗng trong sàn được tạo ra bằng cốp pha chuyên dụng như thép, nhựa ABS hoặc xốp EPS.
Cấu trúc sàn ô cờ giúp giảm lượng bê tông và thép cần thiết, tiết kiệm chi phí vật liệu. Đồng thời, trọng lượng sàn nhẹ hơn, giảm tải trọng lên cột và móng.
Phân loại sàn ô cờ
Sàn ô cờ có hai loại phổ biến dựa trên cấu tạo bản sàn.
Sàn ô cờ 1 bản chịu lực
Loại sàn ô cờ một mặt bao gồm hệ dầm ô cờ đỡ bản sàn phía trên. Loại này thường được sử dụng cho công trình cần tiết kiệm chi phí.
Đặc biệt, sàn ô cờ VRO có tấm trần tiền chế, tăng tính cách âm, cách nhiệt, giảm chi phí hoàn thiện, tăng thẩm mỹ cho công trình
Sàn ô cờ 2 bản chịu lực
Loại sàn ô cờ hai mặt có thêm bản trần dưới dầm ô cờ. Thiết kế này thường áp dụng cho các công trình có yêu cầu chịu lực, cách âm, cách nhiệt cao.
Ưu điểm của sàn ô cờ
Sàn ô cờ được xem là đột phá trong lĩnh vực xây dựng, vượt ra các phương pháp thi công truyền thống nhờ đặc điểm nổi bật.
– Khả năng vượt nhịp lớn giúp tối ưu không gian mở, đặc biệt trong các công trình hội trường, nhà thi đấu.
– Sàn có trọng lượng nhẹ, giảm tải trọng lên móng và cột, tiết kiệm chi phí nền móng.
– Cấu tạo ô rỗng giúp cách âm và cách nhiệt tốt, tạo không gian yên tĩnh, thoải mái.

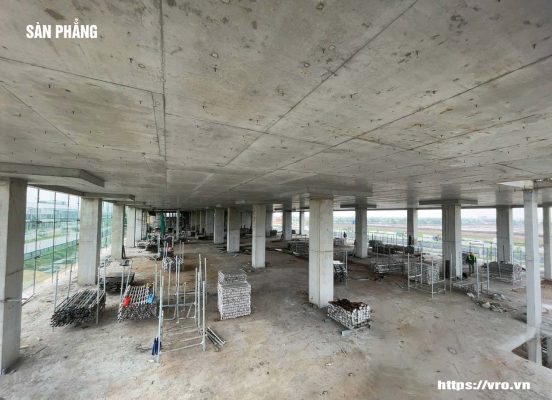

– Bề mặt sàn phẳng và mịn, dễ dàng để trần hoặc sơn trực tiếp, tăng tính thẩm mỹ.
– Hộp cốp pha bằng nhựa hoặc thép có thể tái sử dụng nhiều lần, tiết kiệm chi phí vật liệu.
– Sàn còn linh hoạt trong thiết kế, dễ dàng bố trí đường ống và hệ thống kỹ thuật.
Nhược điểm cần lưu ý
Bên cạnh đó cũng còn một số yếu tố cần lưu ý khi thi công sử dụng sàn ô cờ:
– Thi công sàn ô cờ đòi hỏi kỹ thuật cao và đội ngũ lành nghề.
– Sàn yêu cầu sử dụng cốp pha chuyên dụng, khiến quá trình thi công phức tạp hơn.
– Thời gian lắp đặt cốp pha và đổ bê tông cần được kiểm soát chặt chẽ để đảm bảo chất lượng.
Ứng dụng thực tiễn của sàn ô cờ
Hiện nay sàn ô cờ trở thành phương pháp thi công xây dựng được rất nhiều khách hàng, chủ đầu tư yêu thích. Mang đến công trình có kết cấu chắc chắn, chống ồn tốt, tối ưu thời gian thi công và tiết kiệm nhiều chi phí thuê nhân công cũng như đầu tư thiết bị.
Các công trình yêu cầu vượt nhịp lớn
Trong các công trình yêu cầu vượt nhịp lớn như nhà thi đấu, trung tâm thương mại, sàn ô cờ phát huy tối đa ưu điểm.
Các công trình yêu cầu giảm tải trọng
Các công trình xây dựng trên nền đất yếu cũng thường chọn sàn ô cờ để giảm tải trọng.
Các công trình yêu cầu tăng chiều cao thông thủy
Sàn này cũng phù hợp với các công trình khách sạn, văn phòng, nơi yêu cầu chiều cao thông thủy lớn.
Các công trình cần tính thẩm mỹ cao
Bề mặt sàn phẳng, mịn, có thể sơn trực tiếp hoặc để trần, mang phong cách hiện đại. Phù hợp với công trình yêu cầu thẩm mỹ như nhà hàng, khách sạn, trung tâm hội nghị.
Các công trình cần bố trí linh hoạt
Sàn ô cờ hỗ trợ bố trí đường ống kỹ thuật đơn giản, dễ thay đổi không gian nội thất.
Thi công sàn ô cờ
Quá trình thi công sàn ô cờ cần thực hiện theo các bước chặt chẽ để đảm bảo chất lượng.
Các bước và giai đoạn thi công sàn ô cờ:
- Bước 1: Lập bản vẽ thiết kế thi công chi tiết cũng như các vật liệu, dụng cụ khác nhau như cốp pha, bê tông đúc sẵn, cây chống đà giáo,…
- Bước 2: Láp dựng hệ cây chống đà giáo, xà gồ đảm bảo kết cấu chắc chắn và an toàn trong quá trình thi công.
- Bước 3: Lắp cốp pha của sàn với hệ thép gia cố chắc chắn.
- Bước 4: Đặt hộp ván theo vị trí chính xác của bản vẽ thiết kế thi công.
- Bước 5: Đặt lưới thép bề mặt hộp ván đã được cố định.
- Bước 6: Đổ bê tông lên bề mặt sao cho đều, phẳng. thực hiện cấp ẩm định kỳ để bảo dưỡng bê tông, tránh tình trạng chân chim, nứt nẻ gây chất lượng xuống cấp.
- Bước 7: Khi bê tông đạt được cường độ chuẩn, tiến hành tháo dỡ cốp pha và khuôn phá để chuẩn bị lên tầng trên thi công.
- Bước 8: Tiến hành sửa chữa, trám các khe mặt để đảm bảo thẩm mỹ cho công trình, sau đó sơn và hoàn thiện.
Video mô phỏng quá trình lắp ghép và thi công sàn ô cờ VRO
Kết luận
Với các lợi ích vượt trội như vượt nhịp lớn, tạo không gian mở, giảm tải trọng, tiết kiệm chi phí và thẩm mỹ cao, sàn ô cờ là giải pháp lý tưởng cho các công trình yêu cầu chất lượng và hiệu quả kinh tế. Với giải pháp cốp pha chuyên dụng và quy trình thi công chặt chẽ, tối iiw, VRO đã đưa sàn ô cờ vào nhiều dự án thực tế và sẵn sàng hợp tác, chuyển giao cho các đối tác, đồng nghiệp.
